たて枠読み込み

平面詳細図に、2×4たて枠伏図で入力したたて枠とマグサ寸法を描画します。

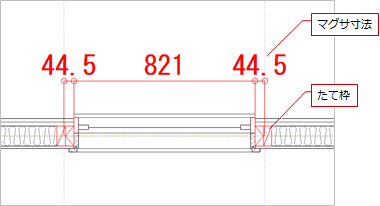

平面詳細図にたて枠、マグサの寸法を描画する

「読み込み」メニューから「他図面情報読み込み」の「たて枠読み込み」を選びます。
「たて枠読み込み」ダイアログで、描画するデータの項目をONにします。
「OK」をクリックします。

メモ

たて枠伏図の「専用初期設定：作成条件」にある「寸法線」の「描画タイプ」が「なし」のときは、「マグサ寸法の描画タイプが「なし」になっています。」のメッセージが表示されます。
