アンカーボルト／羽子板ボルト／カスガイ

基礎の立上り部にアンカーボルトを描きます。

1. 「矩計」メニューから「金物」の「アンカーボルト」を選びます。
2. 「アンカーボルト」ダイアログの「長さ」に立上り部に埋め込むアンカーボルトの長さを設定します。
3. ボルトを基準に、アンカーボルトを描く位置をクリックします。


メモ

• アンカーボルトを破線で描くには、「アンカーボルト」ダイアログの「破線」をONにします。

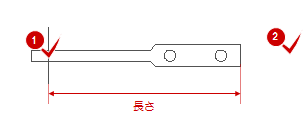

「矩計」メニューから「金物」の「羽子板ボルト」を選び、羽子板ボルトの長さを設定して描く位置と向きをクリックします（入力方法：1点方向）。

「矩計」メニューから「金物」の「カスガイ」を選び、描く位置と向きをクリックします（入力方法：1点方向）。カスガイの長さは、150mm固定です。
