断熱材

断熱材の断面を描きます。

断熱材の断面を入力する

「矩計」メニューから「断熱材」を選びます。

「断熱材」ダイアログで設定します。

配置基準	■→■が現在設定されている入力するときの段根雨材の基準線です。基準線を変更するときは、他の■－■をクリックします。
幅	断熱材の横幅を設定します。
ピッチ	目地の間隔を設定します。
断熱材タイプ	作図する断熱材の目地タイプを選びます。
端部のみ目地描画	入力した断熱材の端部のみに目地を描きます。

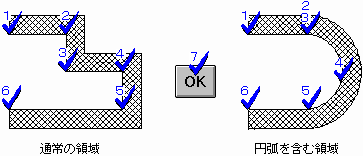

断熱材の始点と各点をクリックします。
最後にEnterキーを押す、またはポップアップメニューの「OK」をクリックします。

メモ

円弧領域を入力するには、同じ位置を再度クリックすると円弧の入力モードになり、円弧の始点、通過点、終点を順にクリックします。また、Shiftキーを押しながらクリックすると、その位置が通過点となる円弧を入力できます。
