基準線表示

展開図に、収納やスイッチの高さの基準線を表示します。

高さの基準線を表示する

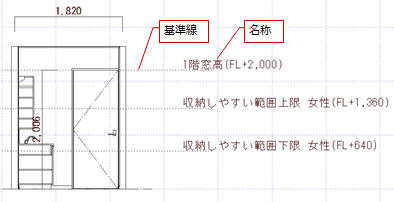

基準線名称の表示位置は、仕上表が配置されていないときは図枠の右側に表示されます。仕上表が図枠の右側に配置されているときは、名称は左側に表示されます。
基準線の名称や高さを変更するには、再度コマンドを実行して図枠を選択します。常に基準線は上書きとなります（基準線を追加することはできません）
基準線名称の文字の大きさは、「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」で設定します。
チェックのON・OFF、変更した基準線の名称は、ダイアログの「内部初期値書込」で初期値として登録できます。
ただし、基準線の名称は、「▼」をクリックして表示されるメニューに登録することはできません。

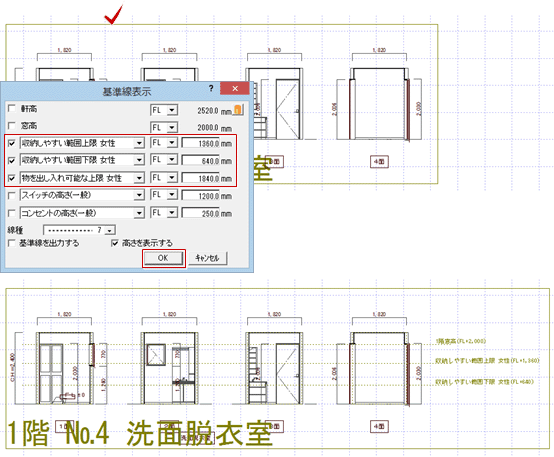

「基準線表示」ダイアログの設定について

線種	基準線の線種を変更します。
基準線を出力する	基準線と名称が印刷されるようにしたいときは、ONにします。OFFのときは、基準線、名称は不出力ペンで作図されます。
高さを表示する	表示した各高さの実寸を表示したいときは、ONにします。高さの始点のライン＋高さの数値が、高さの名称の後ろに表示されます。（例）収納しやすい範囲上限女性（FL+1,360）
