図枠視点情報再設定

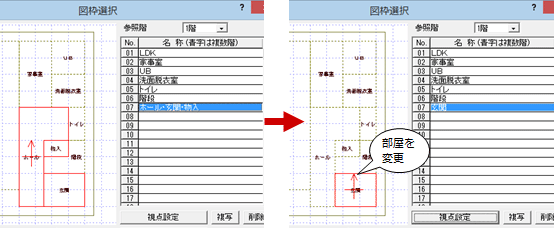

「図枠」の「図枠選択」ダイアログの「視点設定」で展開図の条件を変更した場合、「自動」メニューの「自動立上」で展開図を再作成しても変更した条件は反映されません。変更した条件で展開図を再作成するには、図枠の視点設定を取り込む必要があります。

ここでは、次のように条件を変更して、展開図に反映する手順を解説します。

視点設定を取り込む

  1. 「ツール」メニューから「図枠視点情報再設定」を選びます。

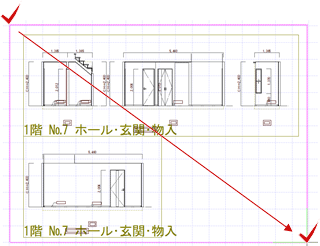

  2. 条件を反映する図枠を選びます。
    反映する図枠が複数ある場合は、すべて選択します。
  3. 「自動」メニューから「自動立上」を選び、再作成します。

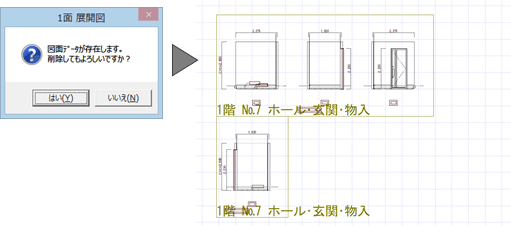

  4. 再作成の確認画面で「はい」をクリックします。
    変更した条件で展開図が再作成されます。

メモ

  • 平面図で部屋の大きさを変更した場合も同様に、このコマンドを実行してから展開図を再作成します。
