専用初期設定：読込項目

「図面自動立上」で平面図と屋根伏図から読み込んで作図するデータを設定します。

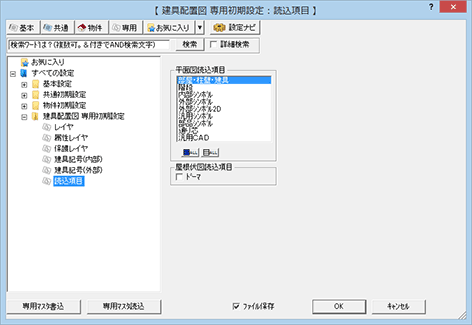

作図するデータを設定するには

「平面図読込項目」の一覧から読み込むデータをONにします。また、屋根伏図のドーマを実線で作図するには、「屋根伏図読込項目」の「ドーマ」をONにします。

メモ

「平面図読込項目」の「部品シンボル」は、3Dカタログマスタの部品、Archi Master の部品、ZERO専用マスタの3D部品を読み込みます。
「屋根伏図読込項目」の「ドーマ」がOFFのときは、補助線でドーマが作図されます。
