記号変更

1. 「記号変更」をクリックします。
2. 記号を変更する建具記号をクリックします。

3. 「記号変更設定」ダイアログで変更後の主記号と記号番号を入力します。
   変更後の主記号と番号は、必ず建具表に存在するデータを指定してください。

4. 「OK」をクリックします。



メモ

• エラーメッセージが表示されたら、下表を参照してください。

  エラーメッセージ	理由
  自動作成で登録された記号を指定してください。	「記号入力」で追加した建具記号は指定できません。
  建具表にリンクするセルデータがありません。	建具配置図を自動作成後、建具表ウィンドウで指定の建具記号が削除された可能性があります。
  設定された記号に該当するセルデータがありません。セルを編集してから実行してください。	建具表データに存在しない建具記号と番号を指定したか、建具配置図を自動作成後、建具ウィンドウで変更された可能性があります。
  記号の内容とリンクするセルの内容が異なっていますが、処理を実行します。	建具配置図を自動作成後、建具表ウィンドウで指定の建具の内容が変更された可能性がありますが、記号変更は可能です。

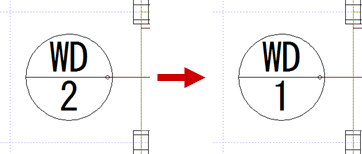

建具表ウィンドウで変更後の建具記号番号を指定して変更することもできます。

1. 「記号変更」をクリックします。
2. 記号番号を変更する建具記号をクリックします。


3. 「記号変更設定」ダイアログの「建具表セルを指定して変更する」をクリックします。

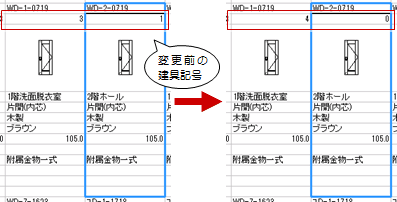

4. 変更後の建具記号番号のセルをクリックします。

5. 建具配置図ウィンドウに戻ると、マウスカーソルに「Yes」「No」が表示されるので、マウスの左ボタンを押します。

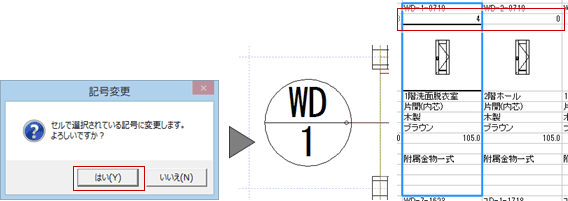

6. 確認画面で「はい」をクリックします。
