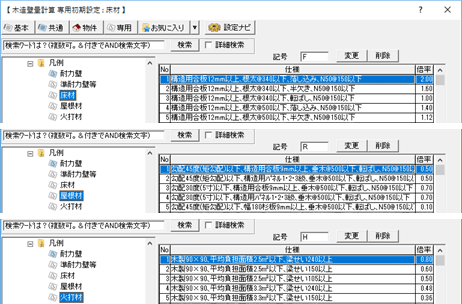

専用初期設定：凡例－床材／屋根材／火打材

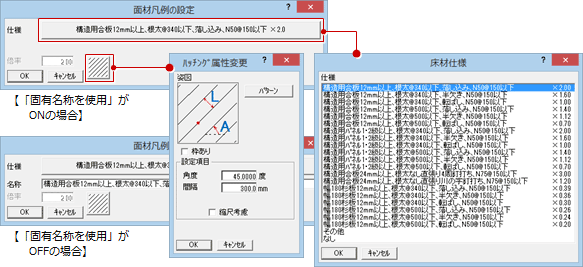

床材、屋根材の凡例は、「変更」をクリックして「面材凡例の設定」ダイアログで設定します。
新規登録するときは未登録欄を、設定内容を変更するときはその凡例を選んで「変更」をクリックします。

このとき、「専用初期設定：凡例－耐力壁」の「固有名称を使用」がOFFの場合は、名称も変更できます。

メモ

• 「その他」を選んで凡例を設定すると、凡例表を配置したときに記号の横に「＊」印が表示されます。

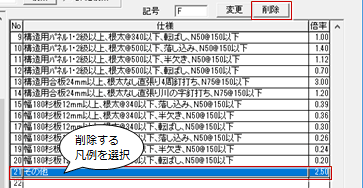

• 使用していない凡例を削除するには、削除する凡例を選択してから「削除」をクリックします。
  削除する凡例が物件で使用されている場合、正しい計算ができなくなりますのでご注意ください。

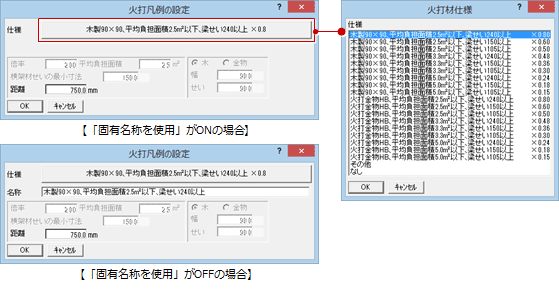

火打材の凡例は、「変更」をクリックして「火打凡例の設定」ダイアログで設定します。
新規登録するときは未登録欄を、設定内容を変更するときはその凡例を選んで「変更」をクリックします。

このとき、「専用初期設定：凡例－耐力壁」の「固有名称を使用」がOFFの場合は、名称も変更できます。

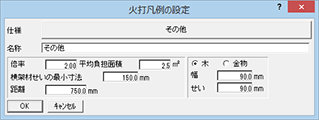

仕様	面材の仕様や倍率を「火打材仕様」ダイアログから選びます。 一覧にない場合は、「その他」を選んで、仕様の名称、倍率、平均負担面積、横架材せいの最小寸法、火打材のタイプ（木製／金物）を設定します。木製の場合は幅、せいも設定します。 ※ 火打材のタイプ（木製／金物）、幅、せいは、床小屋伏図で木造壁量計算のデータをもとに自動配置する火打梁に連動します。
距離	火打材の距離を設定します。

メモ

• 「その他」を選んで凡例を設定すると、凡例表を配置したときに記号の横に「＊」印が表示されます。

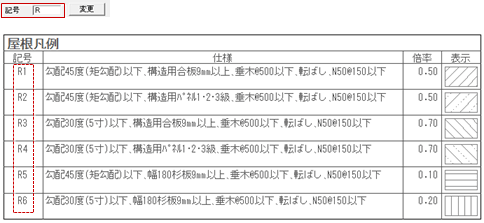

床材、屋根材、火打材の凡例表で表記する記号は、「記号」で設定します。半角で4文字まで入力できます。
