耐力壁

耐力壁を入力、または削除します。

入力（削除）と同時に、作業階の壁量判定の結果がダイアログに表示されます。判定結果がOKになるように耐力壁を追加、または削除します。

Closed

耐力壁を入力するA516420_tai_sec01

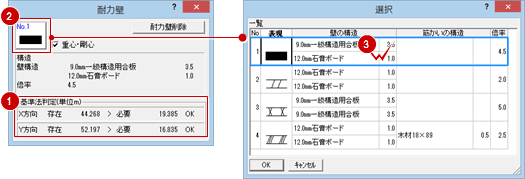

  1. 「基準法モード」の「耐力壁」をクリックします。
  2. 「耐力壁」ダイアログの「基準法判定」で、現在の壁量判定の結果を確認します。
    判定がNGのときは、耐力壁を追加入力したり、倍率の高い耐力壁に入れ替えます。
  3. 耐力壁記号をクリックして、入力する耐力壁を選びます。
  4. 耐力壁の始点、終点をクリックします。耐力壁の表現は、入力方向の左側に表示されます。

メモ

Closed

耐力壁を削除するにはA516420_tai_sec02

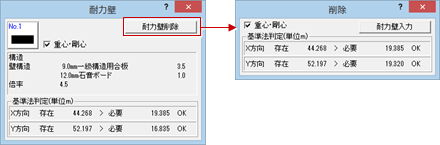

  1. 「耐力壁」ダイアログの「耐力壁削除」をクリックします。
    「削除」ダイアログに変わります。
  2. 削除する耐力壁をクリックします。
  3. マウスカーソル部分に「YES」「NO」が表示されるので、削除するときはマウスの左ボタン、キャンセルするときはマウスの右ボタンをクリックします。

メモ

  • 汎用の削除コマンドでも耐力壁を削除できますが、「削除」ダイアログでは削除しながら重心・剛心の位置や存在壁量などを確認することができます。
Closed

「耐力壁」ダイアログの機能A516420_tai_sec03

耐力壁記号 選択した耐力壁のNoと表現を表示します。クリックして変更できます。
なお、耐力壁の表現や壁構造、筋かい構造は、「専用初期設定：凡例－耐力壁」で設定します。
重心・剛心 耐力壁の入力で、リアルタイムに重心と剛心の位置を表示するときはONにします。
耐力壁削除 耐力壁を削除するときにクリックします。「削除」ダイアログが開きます。
構造
壁構造
倍率		 選択した耐力壁の筋かい構造、壁構造、倍率を表示します。

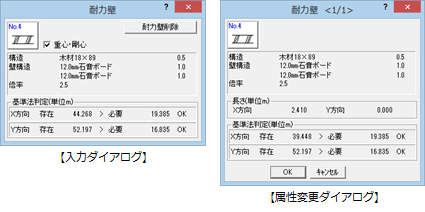

長さ 属性変更の対象となっている耐力壁のX方向、Y方向の長さを表示します。
基準法判定 作業階のX方向、Y方向について、存在壁量、必要壁量、基準法の壁量判定結果を表示します。

メモ

  • 「性能表示モード」の「準耐力壁等」で、入力の対象を準耐力壁等から耐力壁に切り替えたときは、「たれ・腰」が表示されます。たれ・腰の耐力壁は、簡易計算法の必要接合部倍率の計算だけに使用します。存在壁量には加算されません。
    　
    耐力壁線上の壁がたれ壁または腰壁のときはONにして、「たれ高」「腰高」を設定します。
    たれ高上端からのたれ壁の高さを入力します。
    腰高下端からの腰壁の高さを入力します。
