必要壁量算定表／存在壁量算定表／壁量判定表／凡例
基準法に関する必要壁量算定表、存在壁量算定表、壁量判定表、耐力壁の凡例を作成します。
床面積設定・見付面積設定で各面積を入力してから実行してください。
メモ
- 新たに表を配置すると、既存の表は削除されます。
- 表の文字高や欄の間隔は「専用初期設定：図・表－図・表描画」で設定します。
- 表内の数値の表示桁数や丸め方法は「専用初期設定：図・表－計算」で設定します。
- 表の列幅は各項目の文字が収まるように自動設定されます。面積表の属性変更で「列幅自動設定」をOFFにすると、各項目の列幅を設定できます。このとき、文字列が収まらない場合は、文字サイズを小さくして収まるように自動調整されます。
- 表の文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」の設定が連動します。

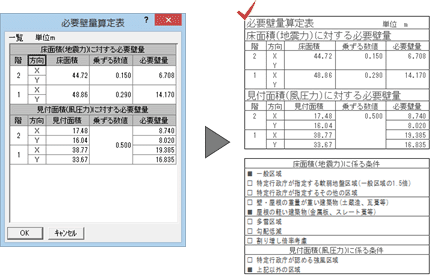

必要壁量算定表を作成するA516440_hhk_sec01
基準法の地震力、風圧力の条件と床面積、見付面積より必要壁量を算出し、必要壁量算定表を作成します。
「基準法モード」の
「壁量」メニューから「必要壁量算定表」を選びます。
※ 壁量計算表では、
「基準法」メニューから「壁量判定」の「必要壁量算定表」を選びます。- 「必要壁量算定表」ダイアログの内容を確認して、「OK」をクリックします。
- 表の配置位置（左上）をクリックします。
メモ
- 算定表の下に表示される条件は「専用初期設定：必要壁量－基準法」の設定が連動します。設定されている条件は ■ で表示されます。

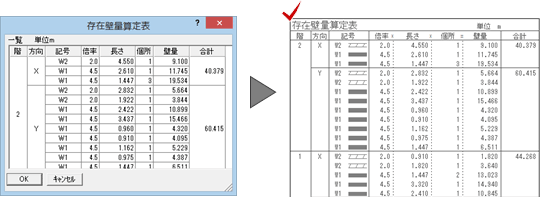

存在壁量算定表を作成するA516440_hhk_sec02
入力されている耐力壁の壁量を集計し、存在壁量算定表を作成します。
「専用初期設定：図・表－計算」の「壁量計算表の割付」の設定によって、壁量を実際の長さで算出するか、基準となる長さで換算して算出するかが決まります。
- 「基準法モード」の「壁量」メニューから「存在壁量算定表」を選びます。
※ 壁量計算表では、「基準法」メニューから「壁量判定」の「存在壁量算定表」を選びます。 - 「存在壁量算定表」ダイアログで表の内容を確認して、「OK」をクリックします。
- 表の配置位置（左上）をクリックします。

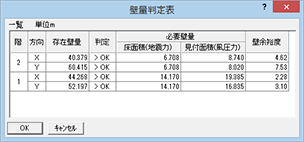

壁量判定表を作成するA516440_hhk_sec03
存在壁量が必要壁量より大きいかを判定し、判定結果を表示した壁量判定表を作成します。
- 「基準法モード」の「壁量」メニューから「壁量判定表」を選びます。
※ 壁量計算表では、「基準法」メニューから「壁量判定」の「壁量判定表」を選びます。 - 「壁量判定表」ダイアログの内容を確認して、「OK」をクリックします。
- 表の配置位置（左上）をクリックします。
メモ
- 「専用初期設定：配置診断」の「壁量安全率」の「普通」の値が「1.01」以上に設定されている場合、「必要壁量」に「必要壁量 × 壁量安全率（普通）」の値が（）で表示されます。
存在壁量が（）内の数値より小さい場合は、判定が「NG」になります。
- 「壁余裕度」は「存在壁量÷必要壁量」で求められます。
ただし、数値は、丸め方法「切り捨て」、小数桁数「2」に固定です。

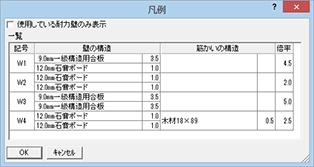

耐力壁の凡例を作成するA516440_hhk_sec04
- 「基準法モード」の「壁量」メニューから「凡例」を選びます。
※ 壁量計算表では、「基準法」メニューから「壁量判定」の「凡例」を選びます。 - 入力されている耐力壁のみを一覧表示する場合は「凡例」ダイアログの「使用している耐力壁のみ表示」をONにします。OFFのときは「専用初期設定：凡例－耐力壁」に登録されている耐力壁の一覧になります。
- 表の内容を確認して、「OK」をクリックします。
- 表の配置位置（左上）をクリックします。
