適合/計画建物高さ確認

入力した斜線適合建物と天空図用計画建物の任意点の高さを計測します。

建物の高さを計測する

  1. 「ツール」メニューから「適合/計画建物高さ確認」を選びます。

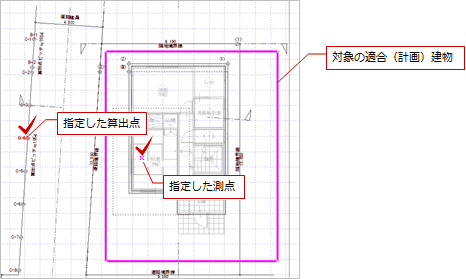

  2. 高さを計測する対象の建物を指定する算出点をクリックします。
  3. 高さを計測したい点をクリックします。
  4. 「適合/計画建物高さ」ダイアログの「適合建物高さ」「計画建物高さ」を確認します。
    算出点名指定した算出点の名称です。
    測定高指定した天空図の算出点の測定の高さです。
    地盤面「物件初期設定：基準高さ情報」の「地盤面を考慮」がONのときに、物件情報の地盤面を考慮します。
    適合建物高さ指定した測点が対象の斜線適合建物内にある場合に高さが表示されます。
    計画建物高さ指定した測点が対象の計画建物内にある場合に高さが表示されます。
