一次エネルギー消費量算出プログラム連携

外皮性能計算で入力した情報を、国立研究開発法人 建築研究所の「エネルギー消費性能計算プログラム」用のXMLファイルに書き出して連携します。

Closed

エネルギー消費性能計算用のXMLファイルに書き出すA560530_ene_sec01
  1. 「連携」メニューから「エネルギー消費性能計算プログラム連携」を選びます。
  2. 「エネルギー消費性能計算用XML書き出し」をクリックします。

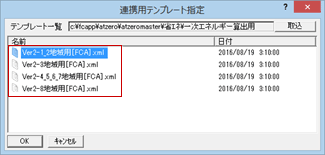

  3. 連携用テンプレートを選んで、「OK」をクリックします。
  4. 連携用XMLファイルの保存先フォルダとファイル名を指定して、「保存」をクリックします。
  5. 確認画面で「OK」をクリックします。

メモ

  • 下記ファイルは、住宅・住戸の省エネルギー性能の判定プログラムで使用するテンプレートです。平成25年省エネルギー基準に準拠したプログラムですので、平成29年4月からは使用できません。
    1_2地域用［FCA］.xml
    3地域用［FCA］.xml
    4_5_6_7地域用［FCA］.xml
    8地域用［FCA］.xml
  • 「連携用テンプレート指定」ダイアログの「取込」をクリックすると、国立研究開発法人 建築研究所の「エネルギー消費性能計算プログラム」で作成した既存のファイルを連携用テンプレートとして使用することができます。
  • 屋根伏図で入力した太陽光パネルの情報を連携用XMLデータに書き出しています。作成中の屋根伏図がある場合は、保存してから連携用XMLファイルを作成してください。
    配置図または平面図1階に入力されている方位マークの方向を変更した場合は、再度、屋根伏図を保存してください。
    書き出される太陽光パネルの情報は、以下の項目です。
    ・太陽電池アレイのシステム容量
    ・太陽電池アレイの種類
    ・太陽電池アレイの設置方式
    ・パネル設置方位角
    ・パネル設置傾斜角
  • 複数のパネル面数が存在する場合（複数の屋根に太陽パネルが配置されている場合など）、エネルギー消費性能計算プログラムには、パネル面のシステム容量の大きいものから4つが取り込まれます。
  • 太陽光電池アレイの種類には ARCHITREND ZERO の屋根伏図「専用初期設定：太陽光パネル」の「パネル登録」で開く「太陽光パネル一覧」の種類が連携します。ARCHITREND ZERO Ver2.0 までの専用初期設定をお使いの場合は、種類が「未設定」になっています。
    ARCHITREND ZERO
    太陽光パネルの種類    		エネルギー消費性能計算プログラム
    太陽電池アレイの種類
    未設定結晶シリコン系太陽電池
    単結晶シリコン結晶シリコン系太陽電池
    多結晶シリコン結晶シリコン系太陽電池
    化合物系（CIS）結晶シリコン系以外の太陽電池
    ハイブリッド型（HIT）結晶シリコン系太陽電池
    薄膜シリコン結晶シリコン系太陽電池
Closed

エネルギー消費性能計算プログラムを開くA560530_ene_sec02
  1. 「エネルギー消費性能計算プログラム連携」ダイアログの「エネルギー消費性能計算プログラム（住宅版）を開く」をクリックします。
  2. 確認画面で「はい」をクリックします。

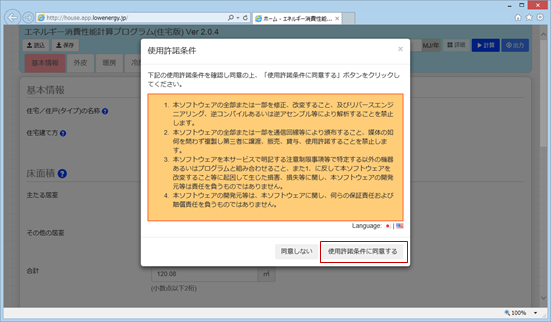

  3. 国立研究開発法人 建築研究所の「エネルギー消費性能計算プログラム」のページが開くので、「使用許諾条件に同意する」をクリックします。

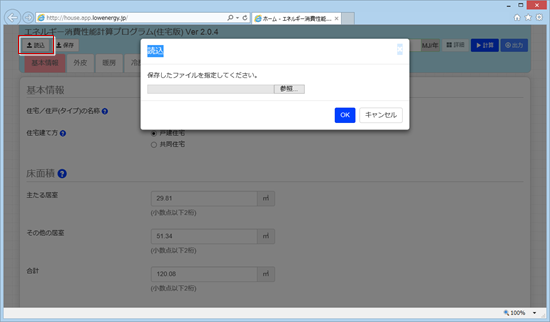

  4. ページ上部の「読込」をクリックして、出力した連携用XMLファイルを指定して読み込みます。
  5. 読み込んだデータを確認し、計算を実行します。
    ※ 詳しくは、国立研究開発法人 建築研究所のWebサイトの解説を参照してください。

メモ

  • エネルギー消費性能計算プログラム Ver2を利用する場合は、すべての熱的境界（建具）のガラス仕様を平成28年基準にする必要があります。
  • 共同住宅の場合は、上下階の熱橋を上下階の住戸で按分します。
