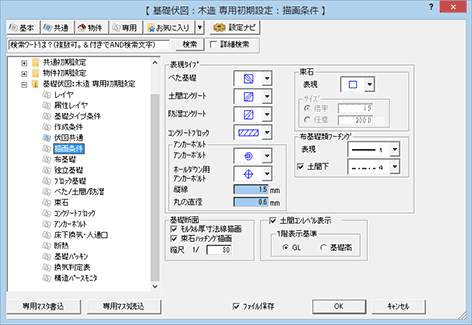

専用初期設定：描画条件

「表現タイプ」で各部材の表現タイプを選びます。

べた基礎 土間コンクリート 防湿コンクリート	コンクリートブロック	アンカーボルト ホールダウン用アンカーボルト	束石

メモ

• 束石の表現タイプが「□」のときは、「専用初期設定：束石」の「束石幅」で描画されます。
  「＋」「×」「○」のときは、「束石幅」に対する倍率または任意のサイズを設定できます。

布基礎のフーチングの線種は、「布基礎類フーチング」の「表現」で選びます。

べた基礎や土間コンクリート、防湿コンクリートの下にあるフーチングを別の表現にする場合は、「土間下」をONにして線種を選びます。

基礎断面シンボルの描画条件は「基礎断面」で設定します。

モルタル厚寸法線描画	布基礎断面、独立基礎断面のモルタル厚の寸法線を描画します。
束石ハッチング描画	束石断面にハッチングを描画します。
縮尺	基礎断面シンボルの縮尺を設定します。 「（1／図面の縮尺）／（1／断面の縮尺）」のサイズで描画されます。

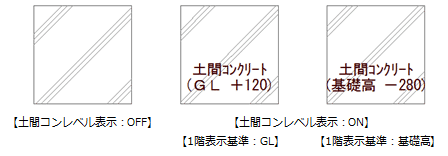

自動配置、部材配置、シンボル入力、図面化において、土間コンクリートにレベルを表示するときは「土間コンレベル表示」をONにして、「1階表示基準」で高さの基準を選びます。GLを基準とする場合は「GL」、基礎の天端を基準とする場合は「基礎高」を選びます。
