専用初期設定：布基礎

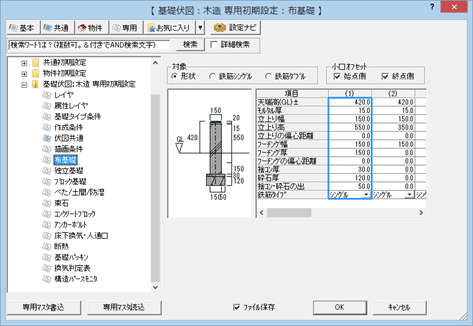

布基礎の形状や鉄筋を設定します。9タイプ設定できます。

Closed

布基礎の形状を変更するにはA610150_snn_sec01

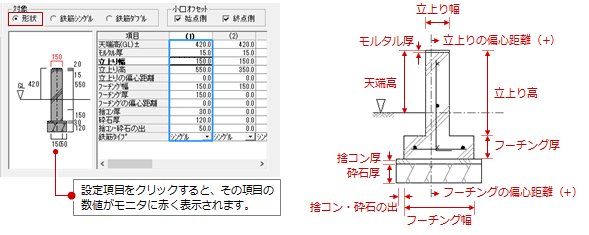

布基礎の形状は、「対象」を「形状」にして、（1）～（9）のタイプ別に各項目を設定します。

メモ

  • 「鉄筋タイプ」では、シングル配筋かダブル配筋かを選択します。
    配筋の詳細は、「対象」の「鉄筋シングル」「鉄筋ダブル」で設定します。

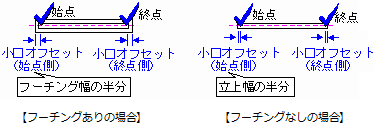

  • 「小口オフセット」では、布基礎の端部をオフセット描画するかどうかを設定します。
    ONにすると、立ち上がり部とフーチング部はそれぞれの幅の半分オフセットされます。
  • 「小口オフセット」は積算で考慮されません。実際の入力点間の距離で積算集計されます。
Closed

シングル配筋のときの鉄筋を変更するにはA610150_snn_sec02

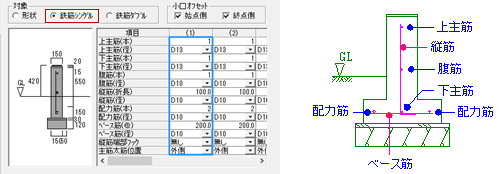

鉄筋をシングル配置するときの配筋は、「対象」を「鉄筋シングル」にして、（1）～（9）のタイプ別に各項目を設定します。
　

メモ

  • 鉄筋断面の描画は次のようになります。鉄筋マスタは参照しません。
    鉄筋径D10D13D16D19D22
    断面描画

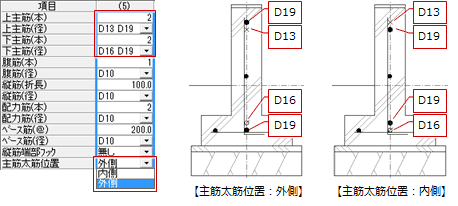

  • シングル配筋で主筋本数が「2」の場合は、異なる径の組み合わせも選択できます。
    鉄筋径D13D16D13D19D16D19
    断面描画
    このとき、「主筋太筋位置」で太い径の鉄筋をどちら側に描画するか設定します。

  • 「縦筋端部フック」を「有り」にすると、縦筋の上側の端部をフック形状にします。
Closed

ダブル配筋のときの鉄筋を変更するにはA610150_snn_sec03

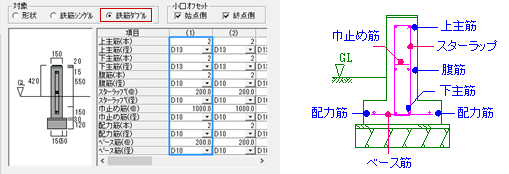

鉄筋をダブル配置するときの配筋は、「対象」を「鉄筋ダブル」にして、（1）～（9）のタイプ別に各項目を設定します。
　

メモ

  • 鉄筋断面の描画は次のようになります。鉄筋マスタは参照しません。
    鉄筋径D10D13D16D19D22
    断面描画
