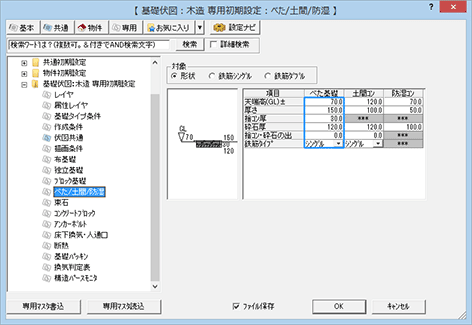

専用初期設定：べた/土間/防湿

べた基礎、土間コンクリート、防湿コンクリートの形状や鉄筋を設定します。

Closed

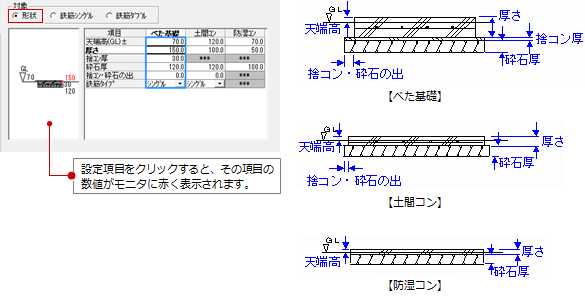

べた基礎、土間コン、防湿コンの形状を変更するにはA610180_sbt_sec01

べた基礎、土間コンクリート、防湿コンクリートの形状は、「対象」を「形状」にして、各項目を設定します。

メモ

  • べた基礎、土間コンの「鉄筋タイプ」では、シングル配筋かダブル配筋かを選択します。
    配筋の詳細は、「対象」の「鉄筋シングル」「鉄筋ダブル」で設定します。
Closed

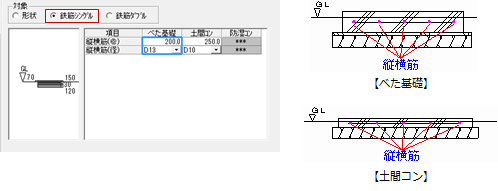

シングル配筋のときの鉄筋を変更するにはA610180_sbt_sec02

べた基礎、土間コンクリートの鉄筋をシングル配置するときの配筋は、「対象」を「鉄筋シングル」にして、各項目を設定します。

メモ

  • 鉄筋断面の描画は次のようになります。鉄筋マスタは参照しません。
    鉄筋径D10D10 D13D13D13 D16D16D19D22
    断面描画
Closed

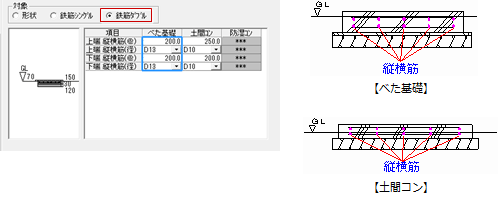

ダブル配筋のときの鉄筋を変更するにはA610180_sbt_sec03

べた基礎、土間コンクリートの鉄筋をダブル配置するときの配筋は、「対象」を「鉄筋ダブル」にして、各項目を設定します。

メモ

  • 鉄筋断面の描画は次のようになります。鉄筋マスタは参照しません。
    鉄筋径D10D10 D13D13D13 D16D16D19D22
    断面描画
