専用初期設定：描画条件（2）

束材の表現や図面記号について設定します。

束材の表現を変更するにはA612140_sb2_sec01

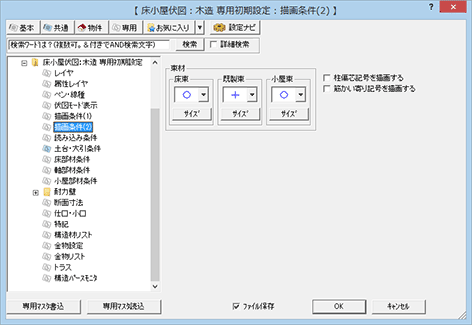

「束材」で、床束（木束）、既製束（プラ束、鋼製束）、小屋束の表現タイプを選びます。

表現タイプが「＋」「×」「○」のときは、「サイズ」をクリックして束材のサイズを設定します。

束材	表現タイプ	束材のサイズ
床束既製束	□	木造構造材マスタの「床束」の「幅」「せい」で描画されます。
床束既製束	＋　×　○	木造構造材マスタの「床束」の「幅」に対する倍率または任意のサイズを設定できます。
小屋束	□	木造構造材マスタの「小屋束」の「幅」「せい」で描画されます。
小屋束	＋　×　○	木造構造材マスタの「小屋束」の「幅」に対する倍率または任意のサイズを設定できます。

メモ

床束の自動配置では、「物件初期設定：柱・基礎・束」の【束タイプ】で「床束」を選択している場合は表現タイプの「床束」、「プラ束」「鋼製束」を選択している場合は表現タイプの「既製束」で描画されます。
