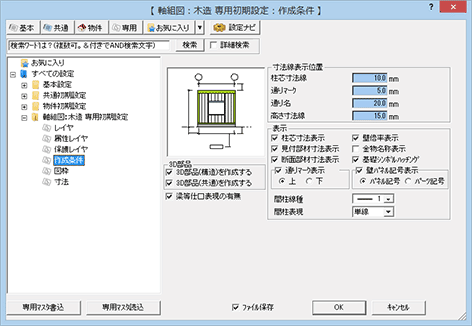

専用初期設定：作成条件

寸法線の表示位置を変更するにはA614110_ssk_sec01

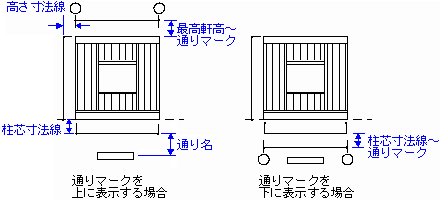

柱芯寸法線、通りマーク、通り名ラベル、高さ寸法線の位置は、「寸法線表示位置」で設定します。ここでの値には、縮尺が考慮されます。

柱芯寸法線	最下階が1階のときはGLから（最下階が1階以外のときはSLから）柱芯寸法線までの距離を設定します。
通りマーク	通りマークを上に表示するときは最高軒高から通りマーク寸法線までの距離、下に表示するときは柱芯寸法線から通りマーク寸法線までの距離を設定します。 ※通りマークの表示位置は、「通りマーク表示」の「上」「下」で設定します。
通り名	柱芯寸法線から通りマーク名までの距離を設定します。
高さ寸法線	最も左にある通りマークから階高などを表す寸法線までの距離を設定します。

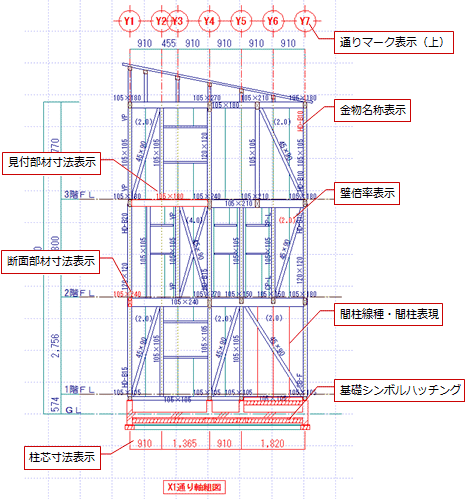

寸法、壁倍率、金物名称などの表示や通りマークの上下位置、間柱の線種などは、「表示」で設定します。

柱芯寸法表示見付部材寸法表示断面部材寸法表示	各寸法を描画する場合はONにします。
通りマーク表示	通りマークを表示する場合はONにして、「上」「下」で位置を設定します。
壁倍率表示	筋かいと壁構造の倍率を図面に描画する場合はONにします。
金物名称表示	木造床小屋伏図に入力した金物の記号を描画する場合はONにします。筋かいの交差箇所や登梁の共通箇所の金物は部材中央の下端に、その他は部材の端部（始点・終点）に記号が描画されます。
壁パネル記号表示	木造パネル割付図に入力した壁パネルの記号を描画する場合はONにします。パネルの中心に記号が描画されます。
基礎シンボルハッチング	基礎部分にハッチングを描画する場合はONにします。
間柱線種間柱表現	間柱の線種と、「単線」か「複線」かを設定します。

木造基礎伏図、床小屋伏図に入力した3D部品の見付表現を作図する場合は、「3D部品」で作図する分類をONにします。

梁などの仕口を図面に表現する場合は「梁等仕口表現の有無」をONにします。仕口は下端を20mm柱に食い込ませて描画されます。

ただし、柱勝ちで梁等の天端が同じ、もしくは柱天端が高い場合は、柱の内側で梁を止めます。上記以外の場合は、柱の外側まで梁を伸ばします。
