角金物T（CP.T）／角金物L（CP.L）／平金物／平金物（短冊）／プレート1／プレート2／山形プレート／ボルト／ホールダウン／ホールダウン＋アンカーB

角金物、平金物、プレート、ボルト、ホールダウン金物を描きます。

Closed

角金物T（CP.T）を描くA614490_kdk_sec01
  1. 「金物」メニューから「角金物」の「角金物T（CP.T）」を選びます。
  2. 角金物Tの入力位置をクリックします（入力方法：1点）。
Closed

角金物L（CP.L）を描くA614490_kdk_sec02
  1. 「金物」メニューから「角金物」の「角金物L（CP.L）」を選びます。
  2. 角金物Lのタイプを選びます。
  3. 角金物Lの入力位置をクリックします（入力方法：1点）。

    		4.
Closed

平金物、短冊金物を描くA614490_kdk_sec03
  1. 「金物」メニューから「平金物」の「平金物」または「平金物（短冊）」を選びます。
  2. 平金物の長さを設定します。
  3. 平金物の入力位置をクリックします（入力方法：1点）。

    		4.
Closed

プレート1を描くA614490_kdk_sec04
  1. 「金物」メニューから「プレート」の「プレート1」を選びます。

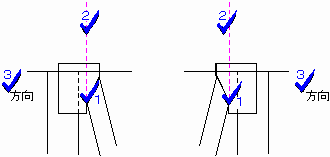

  2. プレート1の1点目、2点目、方向をクリックします。
Closed

プレート2を描くA614490_kdk_sec05
  1. 「金物」メニューから「プレート」の「プレート2」を選びます。

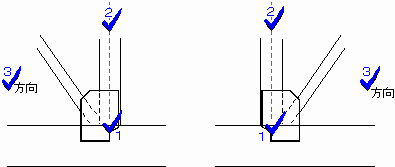

  2. プレート2の1点目、2点目、方向をクリックします。
Closed

山形プレートを描くA614490_kdk_sec06
  1. 「金物」メニューから「プレート」の「山形プレート」を選びます。
  2. 山形プレートの入力位置をクリックします（入力方法：1点）。
Closed

ボルトを描くA614490_kdk_sec07
  1. 「金物」メニューから「ボルト」の「ボルト」を選びます。
  2. ボルトの始点、終点をクリックします。
Closed

ホールダウンを描くA614490_kdk_sec08
  1. 「金物」メニューから「アンカーボルト」の「ホールダウン」を選びます。

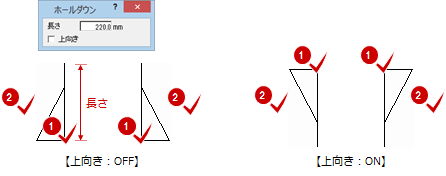

  2. ホールダウンの長さと向きを設定します。
  3. ホールダウンの入力位置と方向をクリックします（入力方法：1点方向）。
Closed

ホールダウンとアンカーボルトを描くA614490_kdk_sec09
  1. 「金物」メニューから「アンカーボルト」の「ホールダウン＋アンカーB」を選びます。
  2. ホールダウンとアンカーボルトの長さを設定します。
  3. ホールダウン・アンカーボルトの入力位置と方向をクリックします（入力方法：1点方向）。

    		4.
