断面基準線表示

S/RC造の場合に、通りマークに設定されている断面基準線の表示／非表示を切り替えます。

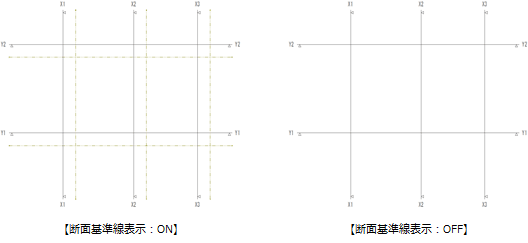

断面基準線を表示する

  1. 「表示」メニューから「断面基準線表示」を選びます。
    コマンド名の前にチェックマーク（レ）が表示されているときは断面基準線が表示されます。
  2. 非表示にするには、再度コマンドを実行してチェックマーク（レ）をはずします。

メモ

  • 断面基準線の位置から通りマークまでが、軸組図の作成の対象になります。断面基準線の位置を変更したい場合は、通りマークの属性変更で「断面までの距離」を変更します。
