専用移動

モニタ上で部材を移動します。移動した部材は、構造図にも連動して移動されます。

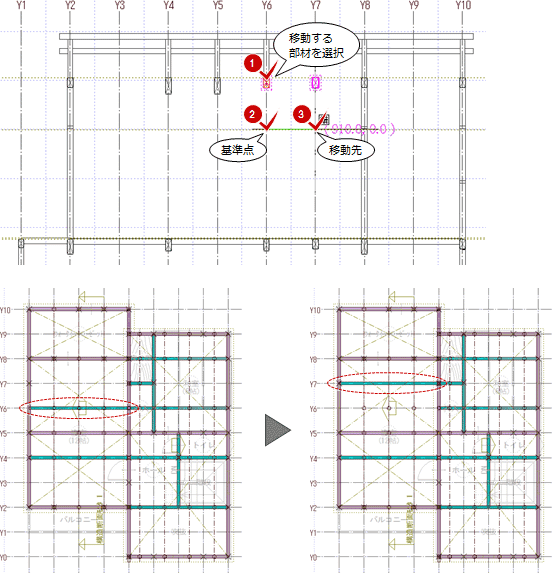

部材を移動する

  1. 「専用移動」をクリックします。
  2. 対象の部材を選択します（選択方法：要素範囲）。
  3. 移動の基準点、移動先の順にクリックします。
    切断線方向にデータが移動します。

メモ

  • 断面モニタの専用移動で伏図に連動させるためには、リアルタイム連動が有効で、対象データが入力されている階の構造図を開いておく必要があります。
  • 通り芯および汎用データは専用移動の対象になりません。
  • ShiftキーとCtrlキーを押しながら移動先をクリックすると、連続して移動できます。
