木造構造計算の適用範囲

適用範囲A630020_tky_sec01

「許容応力度計算モード」の適用範囲は、次の通りです。適用範囲を超える建物については構造計算できません。

構造計算の方法	許容応力度計算 ※ 公益財団法人日本住宅・木材技術センター「木造軸組工法住宅の許容応力度設計」を参考
計算ルート	許容応力度計算ルート1、ルート2の一部（※） ※ ルート2で必要になる層間変形角と偏心率、剛性率のみ計算できます。
構造の種別	木造軸組工法 ※ ラーメン構造は適用範囲外 ※ 混構造は可能（ただし、計算は木造部分のみ）
建物の規模	階数：3階建て以下　／　軒高：9m以下　／　最高高さ：13m以下

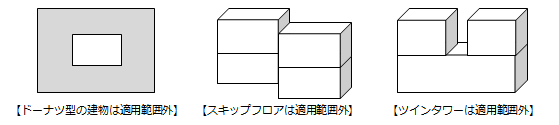

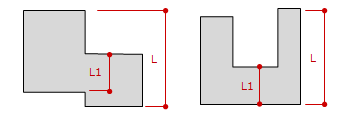

建物の形状設計の条件	床が連続かつ同一階高とみなせる建物形態、平面形状は概ね整形とみなせる建物（下記参照） ※ スキップフロア、ツインタワー、大屋根は適用範囲外 ※ 極端なL形、コの字形は適用範囲外 ※ 斜め鉛直構面（壁）は適用範囲外 ※ 柱はグリッド（通り芯）間に1本まで　グリッド間に2本以上の柱がある場合は、柱の軸力を計算できません。　 ※ 登梁には未対応 ※ 布基礎とべた基礎の併用は不可。杭基礎は適用範囲外
許容応力度計算について	・「偏心率とねじれ補正係数の算定」では構造計算によって偏心率が0.3以下であることを確認 ※ 4分割法による壁の釣り合い配置の検討は行っていません。・「鉛直構面の許容耐力と剛性の算定」は標準計算法を採用・「水平構面の許容耐力と剛性の算定」は標準計算法を採用・「柱脚柱頭の引張耐力の検討」はN値計算法準拠（標準計算法）、詳細計算法で検討可能
柱脚柱頭の引張耐力の検討について
Ｎ値計算法準拠（標準計算法）	「木造軸組工法住宅の許容応力度設計（2017年版）」の「柱脚柱頭接合部の引抜力の計算（N値計算に準拠した方法）」の計算方法 ※ N値計算 ≠ N値計算法準拠（標準計算法） ※ N値計算は、2階建てまでの対応です。 ※ N値計算法準拠（標準計算法）だと、N値計算とほぼ同じ金物になります。
詳細計算法	「木造軸組工法住宅の許容応力度設計（2002年版）」の「柱脚柱頭接合部の検定（詳細計算法による場合）」の計算方法（ラーメン置換モデルと同じ考え方によって導かれた計算方法） ※ 梁を剛体と見なしたモデルでの計算方法となります。
