構造計算結果閲覧

構造計算を実行後、確認したい項目の計算書をプレビュー表示します。また、柱と梁の詳細計算書を表示することもできます。

構造計算書を閲覧する

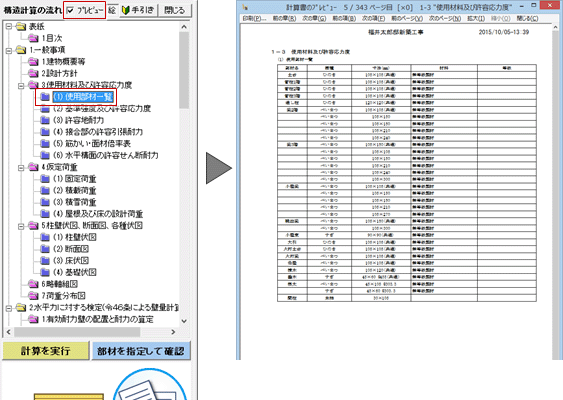

  1. 「構造計算結果閲覧」をクリックします。
    画面の左側に「構造計算の流れ」パネルが表示され、構造計算書の章と項がツリー表示されます。
  2. 「プレビュー」がONであることを確認します。
  3. 構造計算書の章と項のツリー表示から各項目をクリックします。
    その項の計算書がプレビュー表示されます。

    プレビュークリックした項目の構造計算書をプレビュー表示するときはONにします。OFFのときはプレビュー表示されません。
    絵パネル下部の「計算を実行」「部材を指定して確認」のある領域の表示・非表示をクリックして切り替えます。
    手引き構造計算のヘルプを表示します。
    閉じる「構造計算の流れ」パネルを閉じます。
    計算を実行構造計算を実行します。専用ツールバーの「構造計算」と同じです。
    部材を指定して確認柱と梁の詳細計算書を表示します。専用ツールバーの「確認」メニューの「部材を指定して詳細計算書を確認」と同じです。

メモ

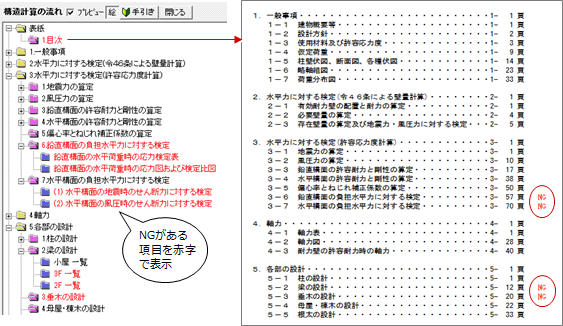

  • 計算結果にNGがある場合、ツリーの「目次」を赤字で表示し、構造計算書の目次に「NG」が表示されます。
    また、NGがある項目は、ツリーの項目も赤字で表示されます。
