プレカット（CEDXM）読込

プレカットCADから出力したCEDXM形式のデータファイル（.xml）を、木造構造計算に取り込みます。

プレカットデータを読み込む

  1. 「I/O」メニューから「FKZファイル」の「プレカット（CEDXM）読込」を選びます。

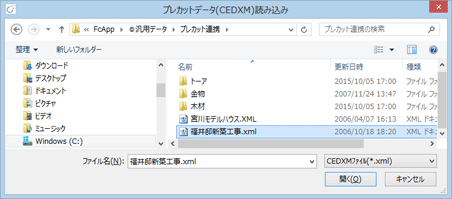

  2. 「プレカットデータ（CEDXM）読み込み」ダイアログで、読み込むファイル（.xml）を指定して「開く」をクリックします。

メモ

  • ファイル読み込み時に、高さの情報が異なる場合は確認画面が表示されます。
    読み込みを中止するには「はい」、読み込みを継続するには「いいえ」を選びます。
  • CEDXM（シーデクセマ）ファイルとは、意匠CADとプレカットCAD間のデータ連携を目的として構築された標準的なファイルフォーマットです。
    詳しくは、「特定非営利活動法人シーデクセマ評議会」のホームページを参照してください。
  • 木造構造計算からプレカットCAD用のファイルを出力することはできませんが、木造床小屋伏図または「物件選択」ダイアログからは可能です。
