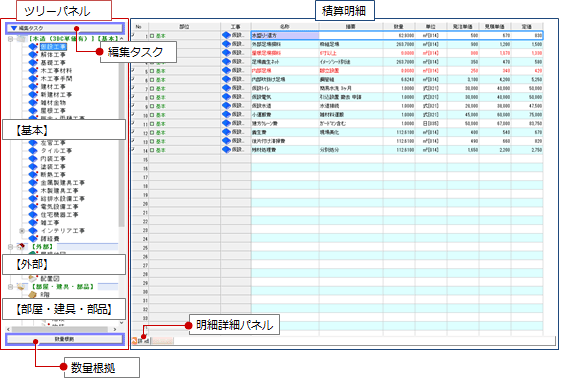

積算表示

分類

【基本】 仮設工事、解体工事など	工事区分を作成する場所です。 「仮設工事」の「外部足場損料」のように、部屋線外部長、軒高など、その数量の根拠となるものから計算式を組むことで、図面にないデータも集計できます。これをテンプレートに保存しておくことで、次回から集計可能となります。
【リフォーム】 解体・撤去、断熱材	計画図物件データのときに表示されます。
【外部】 屋根伏図、天井伏図など	屋根伏図、天井伏図などの図面に分類し、図面で入力されている外壁仕上、バルコニー、ポーチ、屋根など外部データを自動集計する場所です。 平面図でも、部屋に入力されていない部品などが集計されます。
【部屋・建具・部品】 ホール、寝室など	階別・部屋別に分類し、内壁仕上、腰壁、巾木、床仕上、天井仕上、建具、部品など部屋内部データを自動集計する場所です。 ツリー最終行に表示される「<<未使用>>」は、テンプレートには存在するが、平面図には入力されていない部屋です。

編集タスク

【基本】【部屋・建具・部品】のツリー項目を編集します。

「▼編集タスク」をクリックするとメニューが開きます。

【基本】	【部屋・建具・部品】

【基本】
新しい工事を作成する	工事区分を追加します。工事区分の下位に工事区分を追加することもできます。
工事を上へ移動する	ツリーの上または下の工事区分と入れ替えます。
工事を下へ移動する
工事を削除する	工事区分の積算明細データを削除します。
工事の名前を変更する	工事区分の名称を変更します。
工事のチェックマークを変更する	工事区分をマークします。
【部屋・建具・部品】
新しい部屋を作成する	対象の階を選択してから部屋を追加します。
部屋を上へ移動する	ツリーの上または下の部屋と入れ替えます。
部屋を下へ移動する
部屋を削除する	部屋の積算明細データを削除します。
部屋のチェックマークを変更する	部屋をマークします。

数量根拠

自動集計した積算明細のデータを確認します。

ツリーの下にある「数量根拠」をクリックすると数量根拠のパネルが開きます。

▲ ▼	数量根拠のパネルを上へ広げたり、戻したりします。
詳細	「数量根拠」ダイアログを開いて、図面のデータなどを確認します。

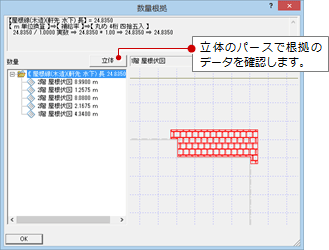

立体	数量根拠の対象のデータを、立体のパースで確認します。

No	連番です。ツリーの1項目で1000番までの積算項目を設定できます。
部位	内部で処理しているコードの部位名称です。テンプレートに未登録で図面から集計したデータは、この項目に★マークが表示されます。この項目は、変更できません。
工事	割り当てられている工事区分です。割り当てられていない場合、「工事設定されていません」が表示されます。ツリーの【基本】に工事区分を登録して、「工事設定されていません」の明細で工事区分を割り当てる必要があります。
名称	積算するデータの名称です。
摘要	積算データの備考等です。
自動数量	図面のデータから自動集計された数量です。変更できません。
数量	「自動数量」と同じ数量が入ります。数量を変更したいときは、この項目を変更します。
単位	数量の単位です。ダブルクリックで変更できます。
発注単価	材料を発注するときの単価です。明細詳細パネルの「単価」の「掛率」で、定価の何割を単価に割り当てることも可能です。
発注金額	実際に支払う材料の金額です。「数量」と「発注単価」で計算した金額です。
見積単価	工事費を見積もりするときの単価です。明細詳細パネルの「単価」の「掛率」で、定価の掛け率で計算することも可能です。
見積金額	工事費の見積もりに加算する金額です。「数量」と「見積単価」で計算します。
定価	材料の定価です。
金額	材料を定価で買った場合の金額です。「数量」と「定価」で計算します。

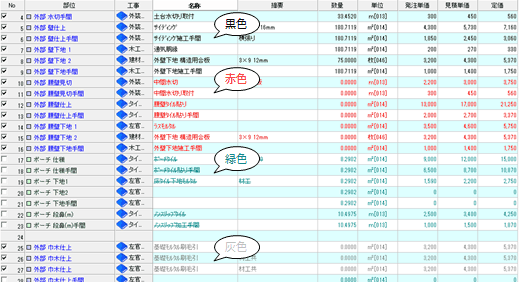

明細の表示色

黒色	テンプレートに項目と単価が設定されていて、図面から数量も集計されている項目です。見積書まで連動可能となります。 ⇒ 数量、単価などは確認が必要です。
赤色	「数量」「見積単価」のどちらかの項目が 0 のとき、赤色になります。「数量」または「見積単価」の入力が必要です。
灰色	テンプレートに登録されている項目で、図面に該当するデータがなく集計されなかった項目です。図面にデータがなくてもこの項目を積算したい場合は、「数量」「見積単価」を入力することで、積算できます（黒色に変化）。
緑色	「No」をOFFにした積算しない項目です。「名称」「摘要」が取り消し線で表示されています。

明細詳細パネル

数量	図面から集計した数量が「自動数量」にセットされています。
	【基本】
	定数値	固定の数量を設定します。
	図面	図面を参照して、数量となるデータを入力します。
	計算式	数量コードを使って、数量を求める計算式を設定します。
	【外部】【部屋・建具・部品】
	仕上・建具・部品変更	他の仕上、建具、部品に変更します。
	積算⇒図面	変更した仕上、建具、部品を図面に反映します。
	数量根拠	セットされている数量のデータを確認します。

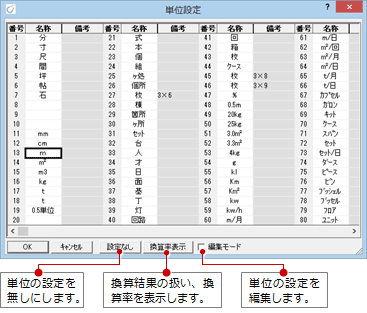

	単位	数量データの単位を設定します。クリックすると、「単位設定」ダイアログが開きます。 換算結果の扱いについて（「換算率表示」の「情報」） 整数 換算結果を整数で扱います。 52.3970／2.1600＝24.2579 ⇒ 25 枚（切り上げ） 実数 換算結果の数値をそのまま実数で扱います。 52.3970／2.1600＝24.2579 0.5単位 換算結果の数値を0.5単位で扱います。 52.3970／2.1600＝24.2579 ⇒ 24.5 枚（切り上げ）
単価	発注単価、見積単価、定価を入力します。また、「掛率」で計算を設定してセットすることもできます。
最低金額	発注金額、見積金額、定価の最低金額を設定します。計算で、最低金額を下回った場合、最低金額が適用されます。
補給率	クロスなど数量を多めに拾いたい場合に、「1.10」（110%）のようにします。特に必要がない場合は、「1.00」のままにします。
コード	ARCHITREND 見積や他社ソフトとの連携で使用します。あらかじめ使用する項目、データを決めます。
