自動立上

平面図、屋根伏図、天井伏図のデータと造作材マスタをもとに、造作材を自動配置します。

自動配置する部材は「専用初期設定：自動条件」で設定します。

造作材を自動配置する

  1. 「自動立上」をクリックします。
    図面にデータが入力されている場合、削除の確認画面が表示されます。確認して「はい」を選びます。

メモ

  • 確認画面で「いいえ」を選ぶと、自動配置は実行されません。
  • 他階の図面にも同時に造作材を自動配置するには、Shiftキーを押しながら「自動立上」をクリックします。

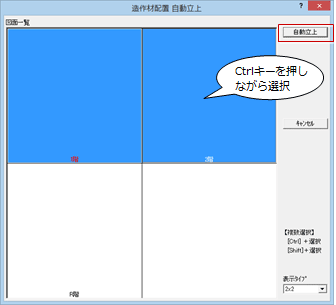

    「自動立上」ダイアログでCtrlキーを押しながら複数の階を選択して「自動立上」をクリックします。
