横胴縁

ボード板などの受け材として使用する壁下地の横胴縁を入力します。

この部材を入力するとき、図面の表示が「壁床」の「胴縁・木摺・貫」モードに切り替わります。
入力する対象の壁（内壁仕上・外壁仕上・妻壁）を指定する必要があります。壁の参照データが読み込まれていない場合、「ツール」メニューの「参照データ読み込み」で壁の参照データを読み込みます。

横胴縁属性ダイアログの機能A733370_ydb_sec02

「属性変更」で入力した横胴縁の設定を確認します。下記のダイアログが開きます。

樹種
等級
割付方法
基準長さ
単価タイプ

設定されている樹種、等級、割付方法、基準長さ、単価タイプが表示されます。これらは積算で使用します。（各項目については、「下地材マスタ」を参照）
樹種、等級は「積算」をクリックして変更できます。

積算

「横胴縁積算情報設定」ダイアログが開きます。使用する材木の樹種、等級を変更します。樹種、等級によって、積算で使用する単価が変わります。

樹種	材木の樹種を選びます。
等級	木材の等級を選びます。
割付基準単価タイプ	下地材マスタに登録されている木材からの割付方法や基準の長さ、単価の算出方法です。

幅
せい

選択されている横胴縁の断面寸法です。

長さ

積算する横胴縁の長さです。（「入力長さ」＋（「余長」×2））×「本数」－「開口長さ」の長さになります。

入力

積算する長さを変更したい場合に、「長さ」をONにして積算する長さを入力します。

本数

指定した壁に設置した横胴縁の本数です。本数を変更して、積算する横胴縁の長さを変更できます。

入力長さ

指定した壁に設置した横胴縁の一本あたりの平均長さです。

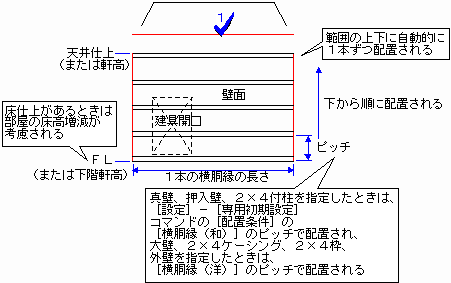

壁の形状によって、各本の長さが異なることがあります。「確認」で壁面の形状と設置する横胴縁を確認できます。

開口長さ

開口部分に入る横胴縁の延べ長さです。

余長

OFFのとき「長さ」に加減算する長さを入力します。「長さ」＋（「余長」×2）の長さになります。

確認

設定した横胴縁を配置する壁の状態を確認します。
