木摺

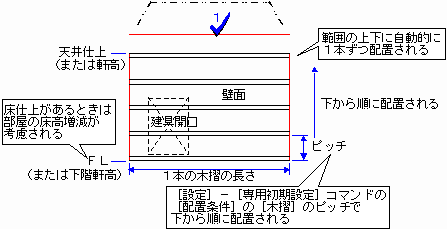

塗壁で使用する下地の木摺りを入力します。

この部材を入力するとき、図面の表示が「壁床」の「胴縁・木摺・貫」モードに切り替わります。
入力する対象の壁（内壁仕上・外壁仕上・妻壁）を指定する必要があります。壁の参照データが読み込まれていない場合、「ツール」メニューの「参照データ読み込み」で壁の参照データを読み込みます。

木摺属性ダイアログの機能A733374_kzr_sec02

「属性変更」で入力した木摺の設定を確認します。下記のダイアログが開きます。

樹種等級割付方法基準長さ単価タイプ	設定されている樹種、等級、割付方法、基準長さ、単価タイプが表示されます。これらは積算で使用します。（各項目については、「下地材マスタ」を参照）樹種、等級は「積算」をクリックして変更できます。
積算	「木摺積算情報設定」ダイアログを開いて、樹種、等級を変更します。
幅せい	選択されている木摺の断面寸法です。
長さ	積算する木摺の長さを変更したい場合に、この項目をONにして「入力」に積算する木摺の長さを入力します。
本数	指定した壁に設置した木摺の本数です。本数を変更して、積算する木摺の長さを変更できます。
入力長さ	指定した壁に設置した木摺の一本あたりの長さです。
開口長さ	開口部分に入る木摺の延べ長さです。
余長	余分にする木摺の長さを入力します。
確認	設定した木摺を配置する壁の状態を確認します。
