レイヤ情報設定

貼り付けた図面データがセットされているレイヤの名称と色を設定します。

レイヤの名称と色を変更する

  1. 「レイヤ情報設定」をクリックします。
  2. ダイアログが開きます。項目一覧の中から設定するレイヤをクリックして、「レイヤ名称」に入力されている名称を変更します。また、「レイヤ色」でレイヤの色を変更します。
  3. 「OK」をクリックします。

メモ

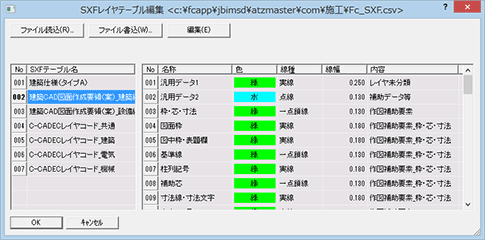

  • 電子納品に沿ったSXF仕様のレイヤを設定するには、「レイヤ情報設定」ダイアログの「SXFレイヤテーブル取込」をクリックします。次のダイアログが開くので、使用するレイヤの一覧を「SXFテーブル名」から選択します。

    「編集」でレイヤ一覧の内容を変更することができます。変更したレイヤの一覧は、「ファイル読込」「ファイル書込」を使って、他のマシンに取り込むことができます。
