床ハッチ

床ハッチを描きます。

床ハッチを描く

  1. 「共通」メニューから「床ハッチ」を選びます。
    ※ RC躯体図・鉄骨躯体図・平面詳細図では「施工」メニューから選びます。
  2. ダイアログで作図する床ハッチを設定します。

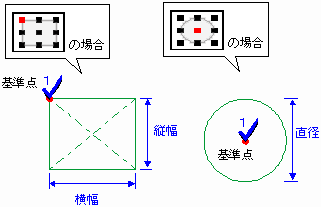

    配置基準床ハッチを描くときの基準点を設定します。
    タイプ作図する床ハッチの形状を選択します。
    横幅
    縦幅    		矩形の床ハッチの寸法を設定します。
    直径円の床ハッチの寸法を設定します。
    クロス表示
    枠点線表示
    二重線表示    		床ハッチの作図を設定します。
    「クロス表示」は矩形の床ハッチのときに設定します。
  3. 床ハッチを描く位置をクリックします。
