JWWエクスポート

汎用図面を開いて表示している図面データを Jw_cadファイルに出力します。

汎用図面をjw_cadデータにする

拡張子 *.jww
ファイル名 図面名から自動的に設定されます。
例：図面名「1階 平面図,2階 平面図」→ファイル名「1階 平面図_2階 平面図.jww」
出力フォルダ 次の2つの出力先を指定できます。
JWW：（データフォルダ）\変換_jww\（物件名フォルダ）
汎用：（データフォルダ）\（物件No）\汎用
  1. 「JWWエクスポート」をクリックします。
  2. 「JWWエクスポート」ダイアログで書き込み先のボタンをONにして、「OK」をクリックします。

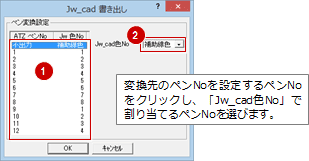

  3. 「Jw_cad書き出し」ダイアログで、変換先のJw_cadデータに割り当てるペンNoを設定して、「OK」をクリックします。

メモ

  • Jw_cadがインストールされている場合は、Jw_cadが起動します。
  • 「JWWエクスポート」では、不出力、補助点線は出力されません。不出力、補助点線を出力したい場合は、「ファイル」の「ファイル書き出し」メニューにある「JW_CAD書き出し」を使用します。
