プログラム名 平面図 Ver. Ver.3 ID Q210520 更新日 2016/08/22

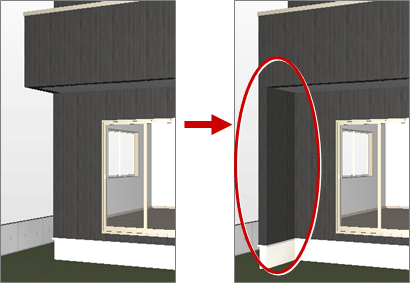

Q：外部に袖壁を追加する方法を教えてください。

A：「柱壁」メニューの「柱」「壁」を使って柱・壁を追加して、壁仕上を再作成します。

操作方法

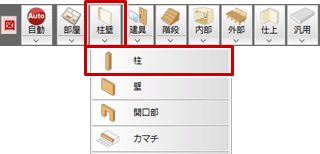

  1. 「柱壁」メニューから「柱」を選びます。

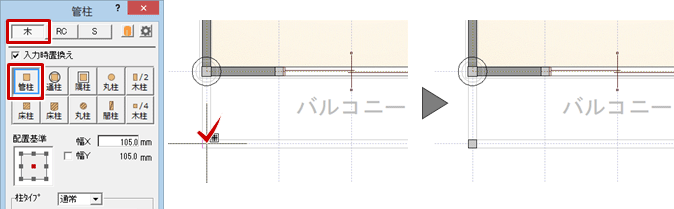

  2. 木柱を入力するときは、「管柱」ダイアログの「木」をONにして、「管柱」をクリックします。
  3. 追加する柱の配置位置をクリックします。

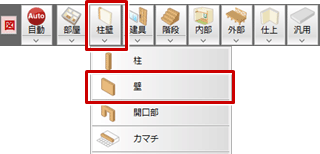

  4. 「柱壁」メニューから「壁」を選びます。

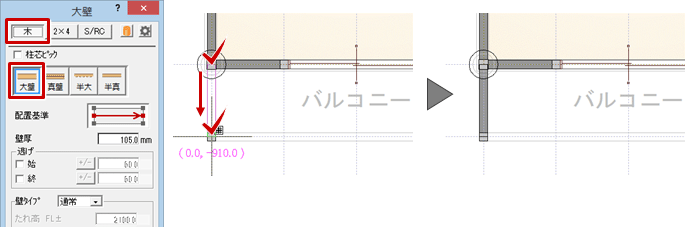

  5. 木壁を入力するときは、「大壁」ダイアログの「木」をONにして、「大壁」をクリックします。
  6. 追加する袖壁の始点と終点をクリックします。
  7. 「一括作成」をクリックします。

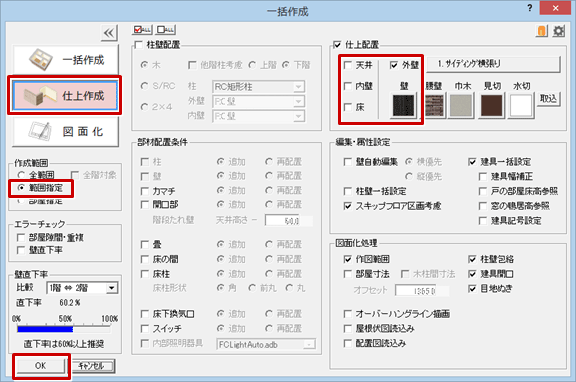

  8. 「一括作成」ダイアログの「仕上作成」を選び、「作成範囲」の「範囲指定」をON、「仕上配置」の「外壁」のみをONにして、「OK」をクリックします。

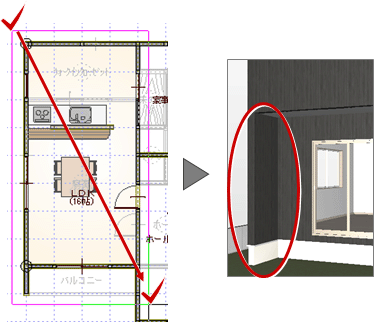

  9. 追加した外部の柱・壁と、部屋領域を含めて範囲を指定します。
    ※ 部屋領域を含めないと内外の判定がされない為、袖壁部分に外壁仕上が配置されません。
