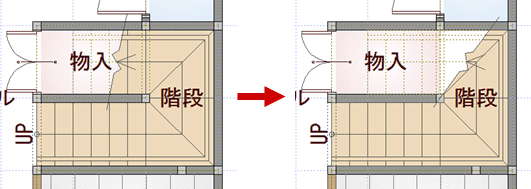

Q：階段の切断線を変更する方法を教えてください。

A：階段属性ダイアログの「平面表現」にある「平面不出力」と「切断線」で変更します。

操作方法

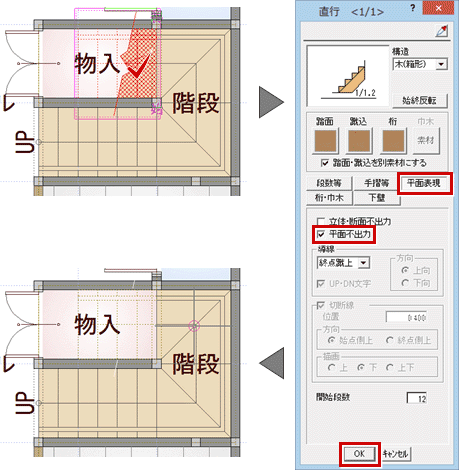

1. 「属性変更」をクリックします。

2. 切断線を変更する階段をクリックします。
3. 「直行」ダイアログで「平面表現」の「平面不出力」をONにして、「OK」をクリックします。

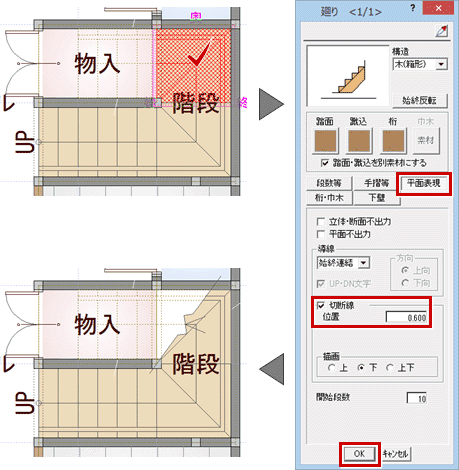

4. 切断線を変更する階段をクリックします。
5. 「廻り」ダイアログで「平面表現」の「切断線」をONにし「位置」を設定して、「OK」をクリックします。


メモ

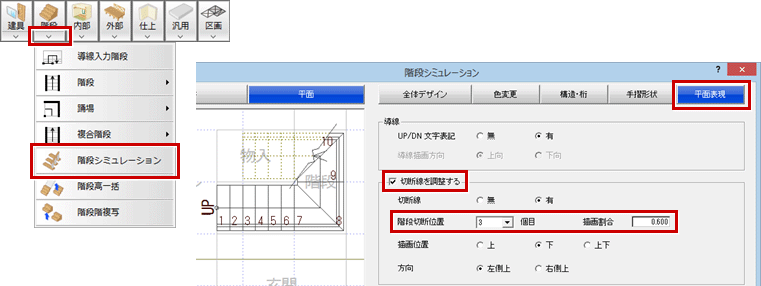

• 階段の構造が木造の場合、階段シミュレーションを使って切断位置を調整できます。ただし、2階に複写した階段のように「立体・断面不出力」がONになっている階段は「階段シミュレーション」が実行できません。
