| プログラム名 | 平面図 | Ver. | Ver.3 | ID | Q211210 | 更新日 | 2016/08/22 |
Q：たれ壁（下がり壁）を表現する方法を教えてください。

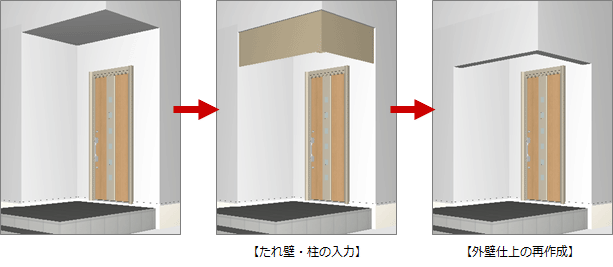

A：「柱壁」メニューの「たれ壁」でたれ壁、コーナー部分には「柱」でたれタイプの柱を入力して、外壁仕上を自動配置します。
たれ壁を入力する

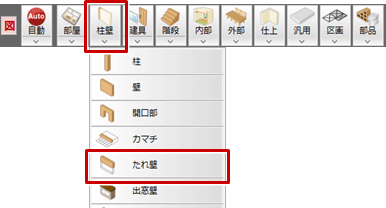

- 「柱壁」メニューから「たれ壁」を選びます。
- 「たれ壁」ダイアログの「逃げ」にある「始」「終」をONにして、「逃げ」を確認します。
- 「たれ高」を設定します。

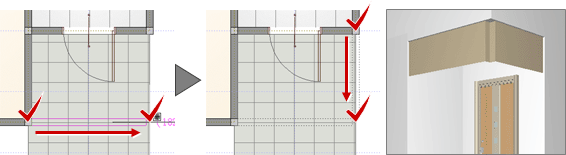

- たれ壁の始点と終点をクリックします。
※ 解説図では2か所に入力しています。
たれタイプの柱を入力する

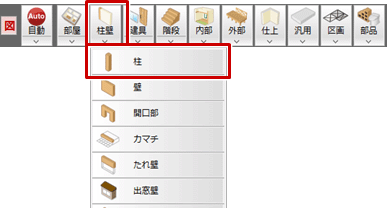

- 「柱壁」メニューから「柱」を選びます。
- 「柱」ダイアログの「柱タイプ」を「たれ」に変更して、「たれ高」を設定します。

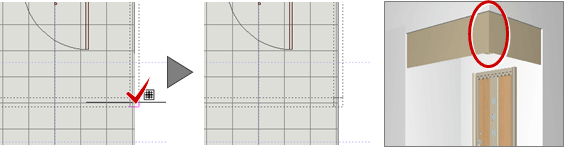

- 柱の配置位置をクリックします。
外壁仕上を自動配置する

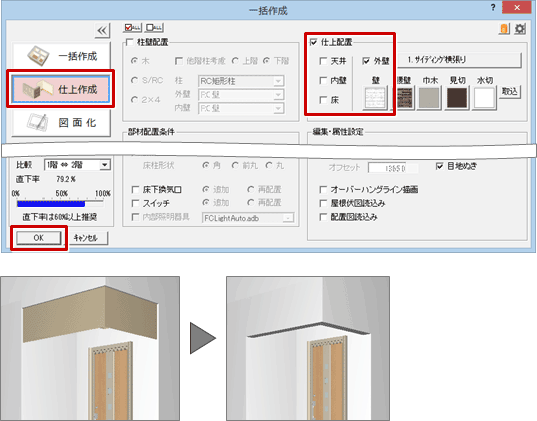

- 「一括作成」をクリックします。
- 「一括作成」ダイアログの「仕上作成」をONにします。
- 外壁仕上だけを再作成したいときは、「仕上配置」の「外壁」のみをONにして、「OK」をクリックします。
