BEST FAQ > 平面図
プログラム名 平面図 Ver. Ver.3 ID Q211250 更新日 2017/01/19

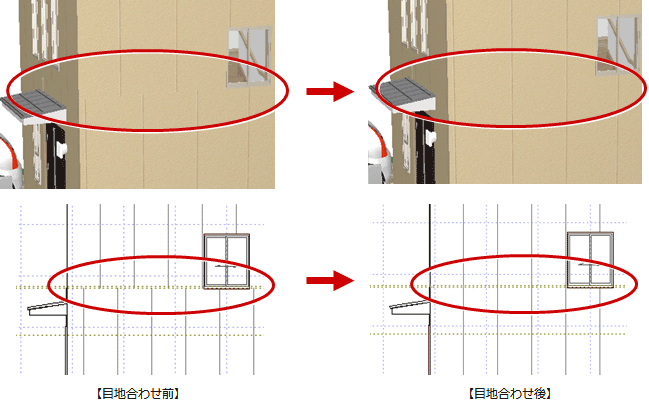

Q：1階と2階の外壁仕上の目地を合わせる方法を教えてください。

A：「属性」メニューの「目地」の「目地基準再設定」を使用して、1階と2階の目地を合わせます。

操作方法

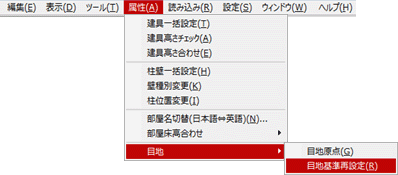

  1. 1階平面図を開いて、「属性」メニューから「目地」の「目地基準再設定」を選びます。

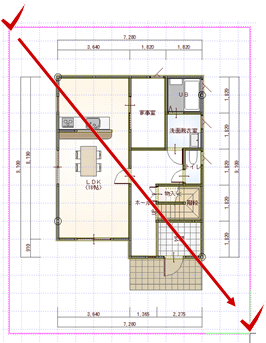

  2. 範囲を指定します。
  3. 2階平面図を開いて、「属性」メニューから「目地」の「目地基準再設定」を選びます。

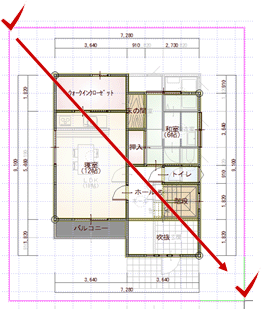

  4. 範囲を指定します。

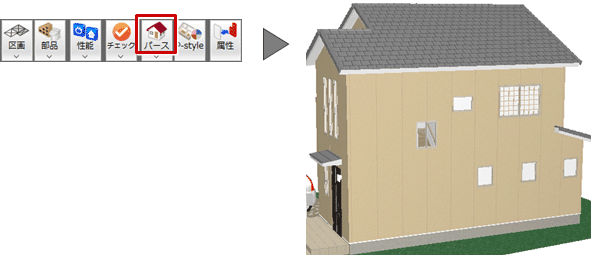

  5. 「パースモニタ」をクリックして、パースを作成します。

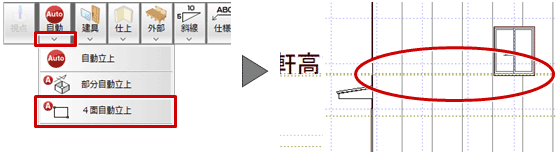

  6. 立面図を開いて、「自動」メニューから「4面自動立上」を選び、立面図4面を再作成します。

メモ

  • 「目地基準再設定」の対象となるのは、外壁仕上、バルコニー手摺などの外部手摺、外壁の壁部分目地です。
    　
  • 「目地基準再設定」を実行しても目地が合わない場合は、目地原点が合っていないことが考えられます。このときは、「属性」メニューから「目地」の「目地原点」を選んで各階同じ位置に目地原点を入力し、「目地基準再設定」を実行します。
  • 目地原点が入力されていない場合は、「目地基準再設定」を実行すると、絶対原点（X=0、Y=0、Z=0）から各部材の目地が割り付けられます。

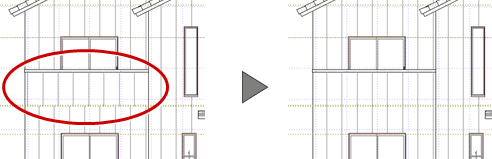

  • 妻壁やパラペットの目地も合わせる場合は、屋根伏図の「ツール」メニューの「目地基準再設定」を選んで、目地を合わせる部材を選択します。
