Q：間崩れの入力方法について教えてください。

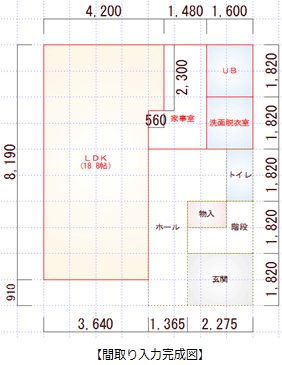

A：「相対座標入力」や「部屋」ダイアログの「1点入力」を使用して、間崩れした部屋を入力します。

相対座標入力を使用して入力する

多角形の部屋のときは、「相対座標入力」を使用して入力点からの相対座標値で指定します。

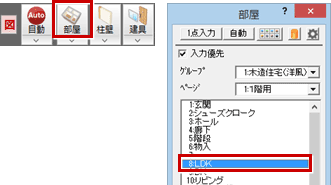

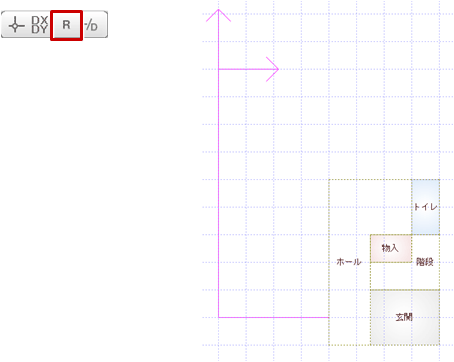

1. 「部屋」をクリックして、入力したい部屋を選びます。

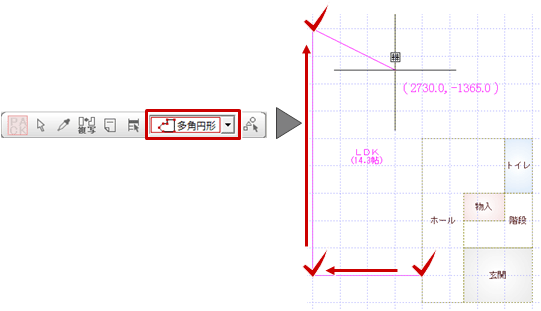

2. 入力方法を「多角円形」にし、グリッドにのる点まで順にクリックします。

3. グリッドにのらない点をクリックするときは、「相対座標入力」をONにします。

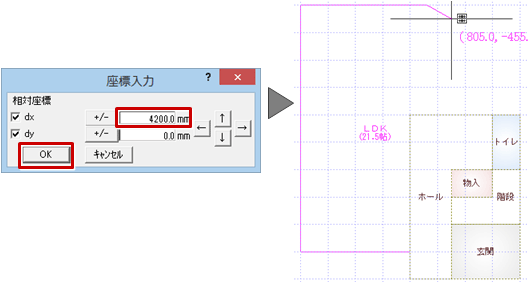

4. ここでは「座標入力」ダイアログの「dx」に「4200」と設定して、「OK」をクリックします。

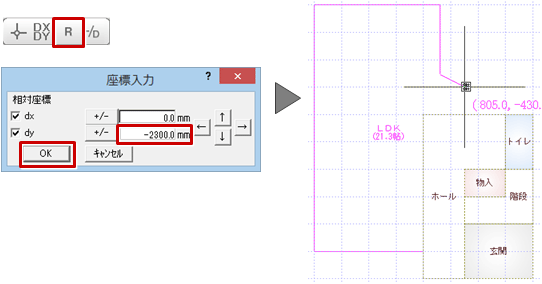

5. 続けて「相対座標入力」をONにし、「dy」に「－2300」と設定して、「OK」をクリックします。

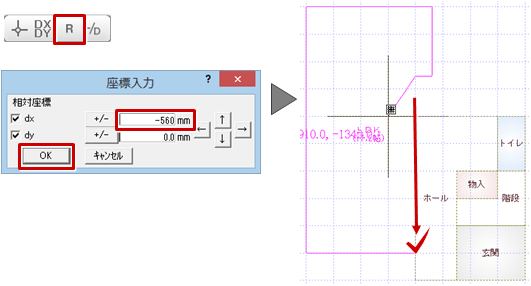

6. 「相対座標入力」をONにし、「dx」に「－560」と設定して、「OK」をクリックします。
7. 終点をクリックして、部屋入力を終了します。


1点入力を使用して入力する

矩形の部屋のときは、部屋サイズを指定してから部屋を入力します。

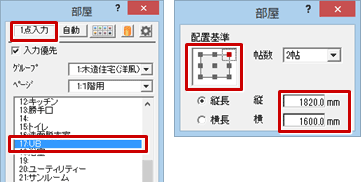

1. 「部屋」ダイアログから入力したい部屋を選び、「1点入力」をONにします。
2. ここでは「部屋」ダイアログの「縦」を「1820」、「横」を「1600」と設定し、「配置基準」は右上をONにします。

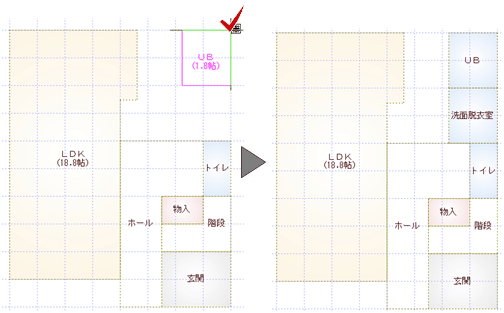

3. 設定したサイズのラバーバンドが表示されるので、配置位置をクリックします。
   同様に、洗面脱衣室も入力します。

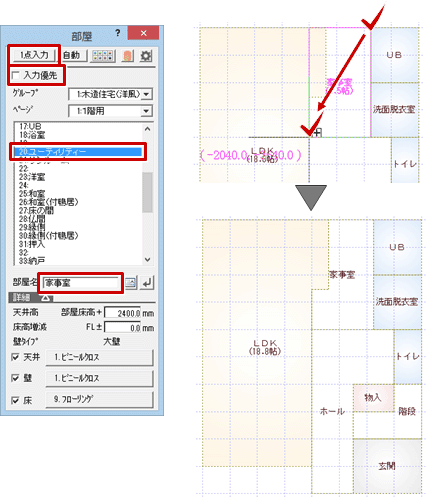

4. 残りの部屋を選びます。
   ここでは「ユーティリティー」を選び、「部屋名」を「家事室」に変更します。
5. 「1点入力」をOFFにし、「入力優先」もOFFにして、部屋の範囲を指定します。
   ※ 範囲を指定する際、「入力優先」がOFFのため既存の部屋と重なってもかまいません。
