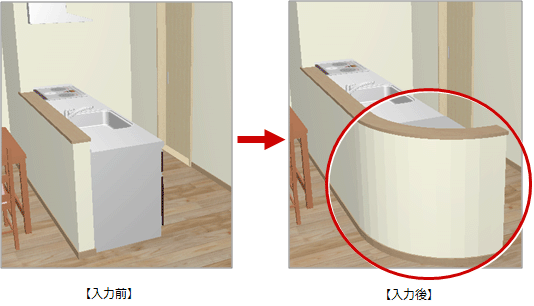

Q：アール（円弧）の壁を入力する方法を教えてください。

A：壁を入力するとき、「操作モード切替」を「円弧3点」に切り替えて、アール（円弧）の壁を入力します。

操作方法

  1. 「柱壁」メニューから「壁」を選びます。

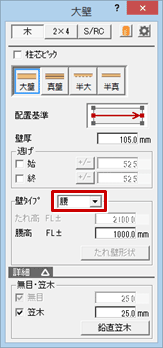

  2. ここでは「大壁」ダイアログの「壁タイプ」を「腰」に設定します。
  3. 共通ツールバーの「操作モード切替」を「円弧3点」に切り替えます。

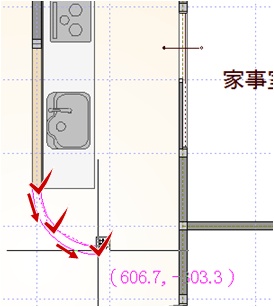

  4. 壁の始点、通過点、終点を順にクリックします。
  5. 壁に仕上を作成する必要があるため、「一括作成」をクリックします。

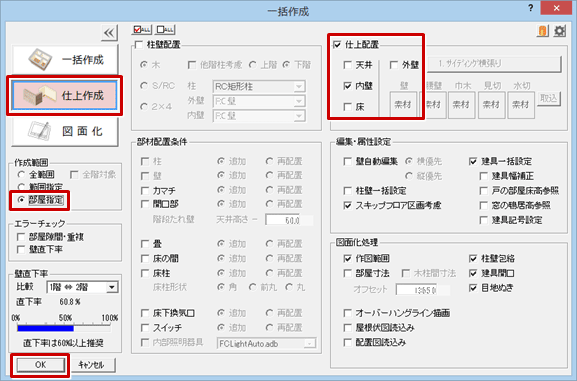

  6. 「一括作成」ダイアログの「仕上作成」を選び、「作成範囲」の「部屋指定」をON、「仕上配置」の「内壁」のみをONにして、「OK」をクリックします。

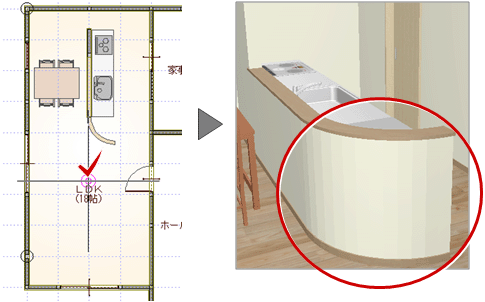

  7. 部屋をクリックします。
