プログラム名

平面図

Ver.

Ver.4

ID

Q211565

更新日

2017/12/22

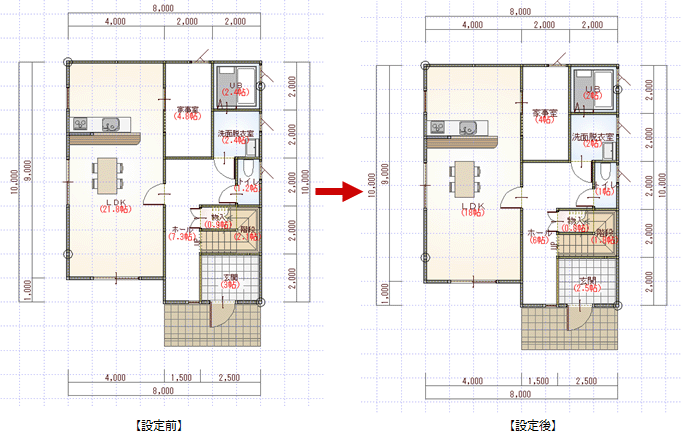

Q：メーターモジュールで入力しましたが、帖数が合いません。帖数を合わせる方法を教えてください。

A：平面図の「専用初期設定：部屋」の「部屋面積の帖数を坪の半分で換算」をOFFにして、帖数を合わせます。
※ この設定は平面詳細図でも有効です。

操作方法

1. 平面図を開いて、「設定」をクリックします。

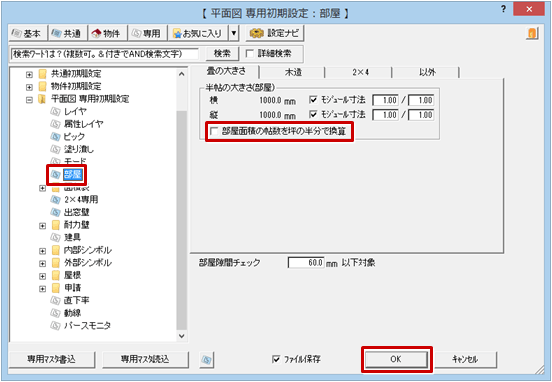

2. 「専用初期設定：部屋」の「部屋面積の帖数を坪の半分で換算」をOFFにして、「OK」をクリックします。

3. 「属性別選択」をクリックします。

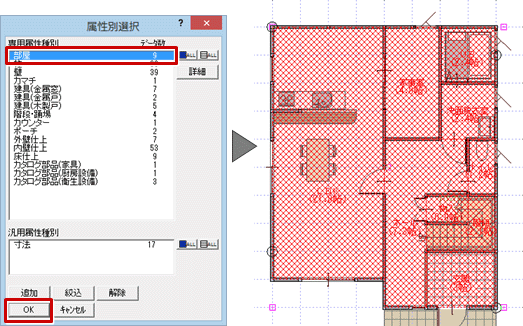

4. 「属性別選択」ダイアログで「部屋」をONにし、「OK」をクリックします。

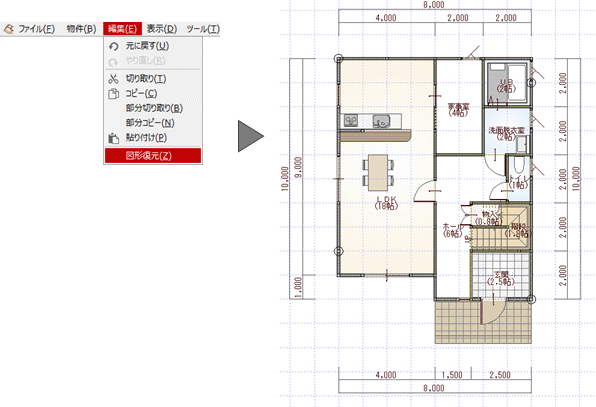

5. 「編集」メニューから「図形復元」を選びます。


メモ

• 部屋の帖数は、「専用初期設定：部屋」の「部屋面積の帖数を坪の半分で換算」と次の設定から連動します。


  「専用初期設定：部屋」の「部屋面積の帖数を坪の半分で換算」をON	「物件初期設定：CAD関連－単位」の【換算率】の「坪」の値から連動
  「専用初期設定：部屋」の「部屋面積の帖数を坪の半分で換算」をOFF	モジュール寸法ON	「物件初期設定：CAD関連－初期グリッド・用紙」の【グリッド設定】の「間隔 X」の値が連動
  	モジュール寸法OFF	「専用初期設定：部屋」の「半帖の大きさ」が連動
