プログラム名

平面図

Ver.

Ver.3

ID

Q212390

更新日

2016/08/22

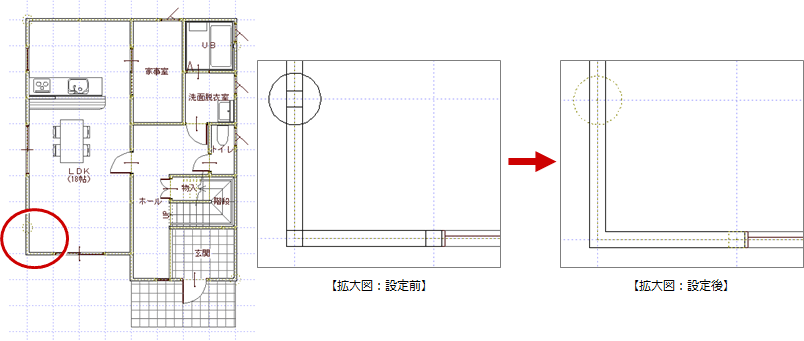

Q：柱を表現しない方法を教えてください。

A：「専用初期設定：モード」の「木柱壁簡易表現」をONにして、「一括作成」の「図面化」を実行します。

操作方法

1. 平面図を開いて、「設定」をクリックします。

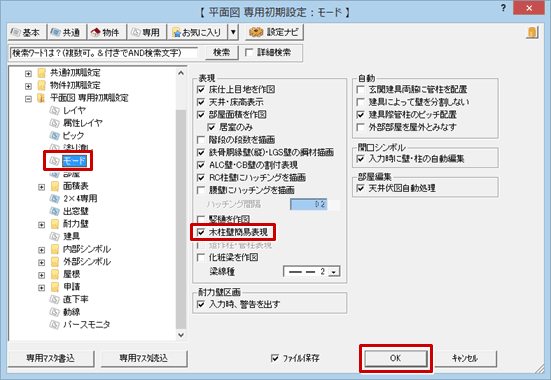

2. 「専用初期設定：モード」の「木柱壁簡易表現」をONにして、「OK」をクリックします。

3. 「一括作成」をクリックします。

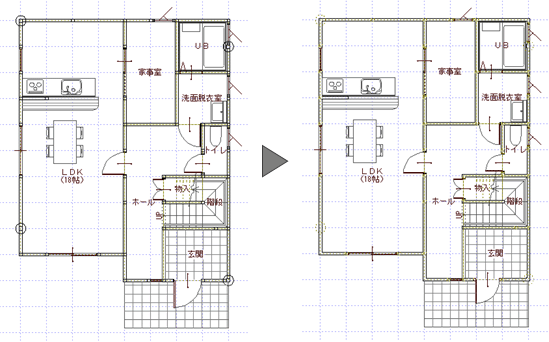

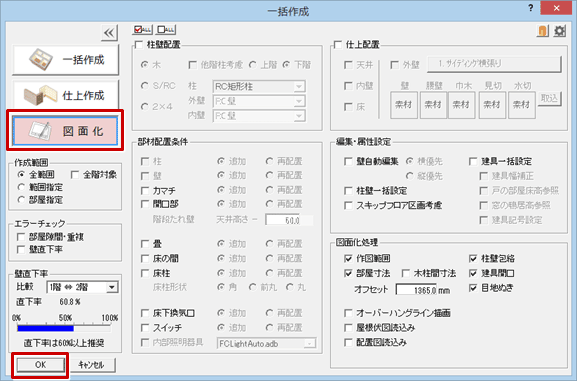

4. 「一括作成」ダイアログの「図面化」を選んで、「OK」をクリックします。



メモ

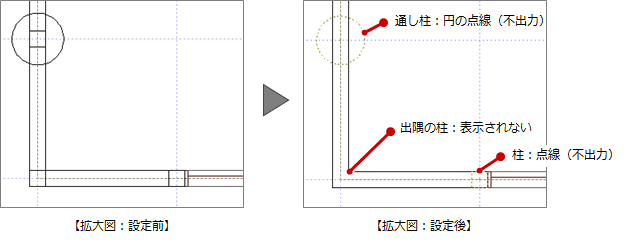

• 簡易表現にすると、柱は点線（不出力ペン）、通し柱は円の点線（不出力ペン）で作図されます。ただし、建物の出隅・入隅のように柱が必ず入力されるような箇所については、点線（不出力ペン）も表示されません。
