BEST FAQ > 平面図
プログラム名 平面図 Ver. Ver.3 ID Q212575 更新日 2017/03/02

Q：壁を部品に添わせて入力する方法を教えてください。

A：「柱壁」メニューの「壁」で「配置基準」を壁心から外面に切り替えて入力し、仕上を再配置します。

操作方法

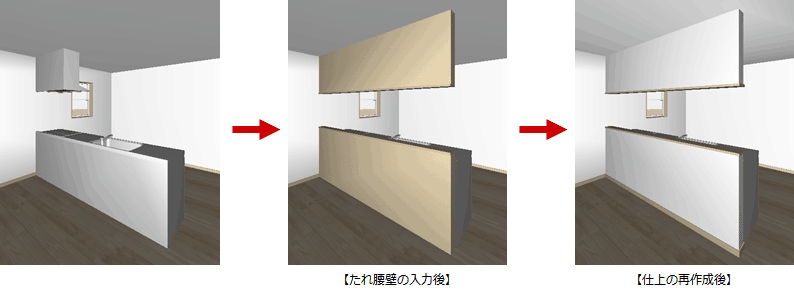

ここでは、システムキッチンの背面にたれ腰壁を入力する手順で解説します。

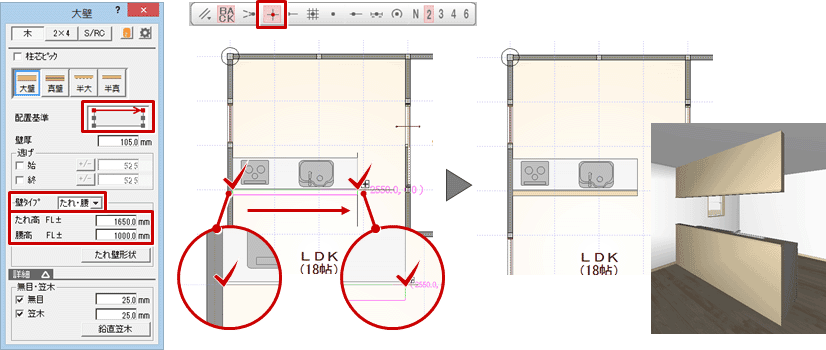

  1. 「柱壁」メニューから「壁」を選びます。
  2. 「大壁」ダイアログの「配置基準」を「上面」（または「下面」）に切り替えます。
  3. 「壁タイプ」を「たれ・腰」に変更して、「たれ高」「腰高」を設定します。
  4. 「ピック（交点）」をONにして、部品の背面に沿って壁を入力します。

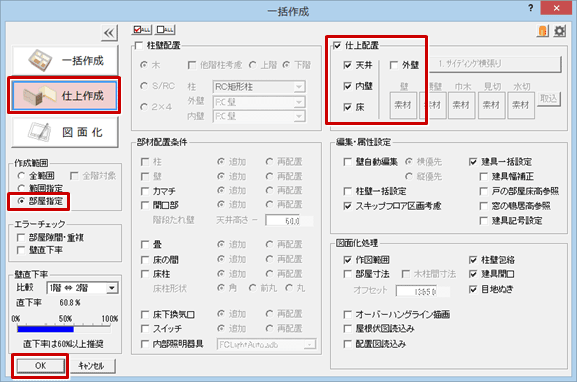

  5. 「一括作成」をクリックします。
  6. 「一括作成」ダイアログの「仕上作成」を選び、「部屋指定」をONにします。
  7. 「仕上配置」の「外壁」以外をONにして、「OK」をクリックします。

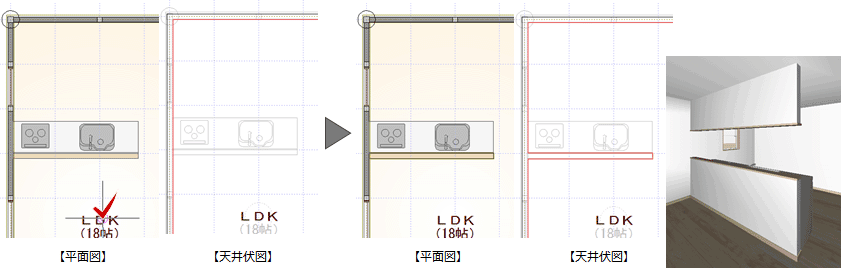

  8. 仕上を再作成する部屋をクリックします。
