プログラム名 平面図 Ver. Ver.3 ID Q213430 更新日 2017/02/15

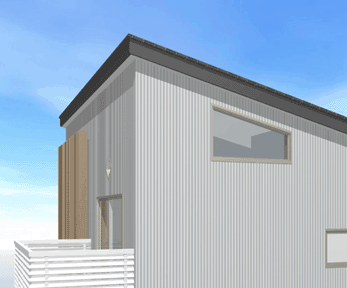

Q：妻壁に、屋根勾配に沿った台形建具を入力する方法を教えてください。

A：AM建具の「洋窓」の「台形（異形）」にある建具を入力します。

操作方法

  1. 「建具」メニューから「Archi Master」を選びます。

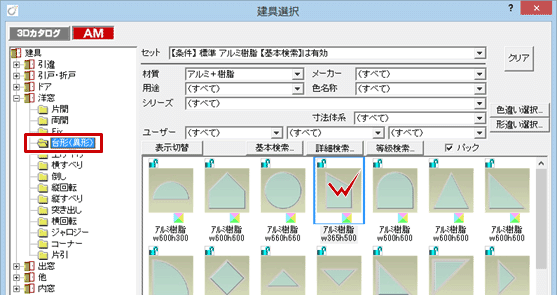

  2. 「建具選択」ダイアログのツリーから「洋窓」の「台形（異形）」を選んで、入力する建具をダブルクリックで選択します。

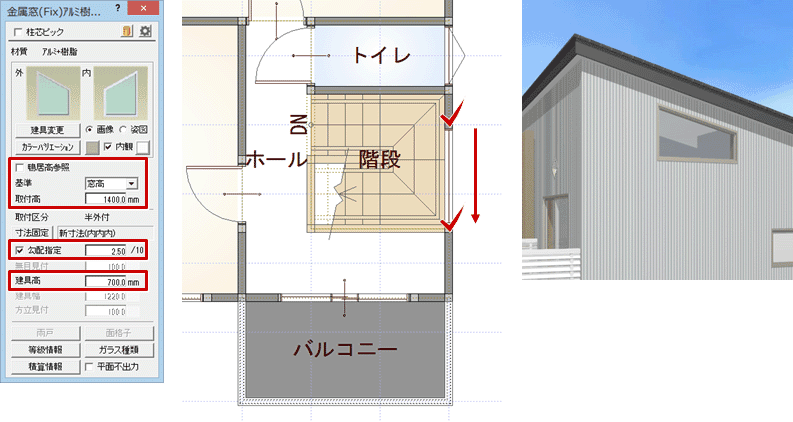

  3. 建具の入力ダイアログの「勾配指定」をONにして、屋根勾配と同じ値を設定します。また、建具高や取付高を設定します。
  4. 建具の始点、終点をクリックします。
  5. パースモニタを確認して、高さなどを調整します。
