プログラム名

平面図

Ver.

Ver.3

ID

Q215155

更新日

2017/01/16

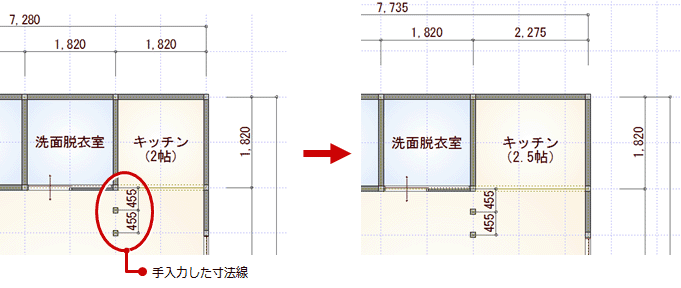

Q：手入力した寸法線は残して、一括作成で部屋寸法線を再作成する方法を教えてください。

A：「ファイル」メニューの「保護データ」の「保護データ退避」で消したくない寸法線を保護してから、一括作成を実行します。その後、「保護データ取り込み」で保護した寸法線を戻します。

操作方法

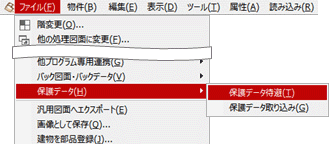

1. 「ファイル」メニューから「保護データ」の「保護データ退避」を選びます。

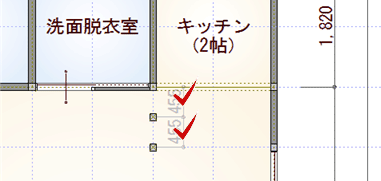

2. 消したくない寸法線を選択します。

3. 「一括作成」をクリックします。

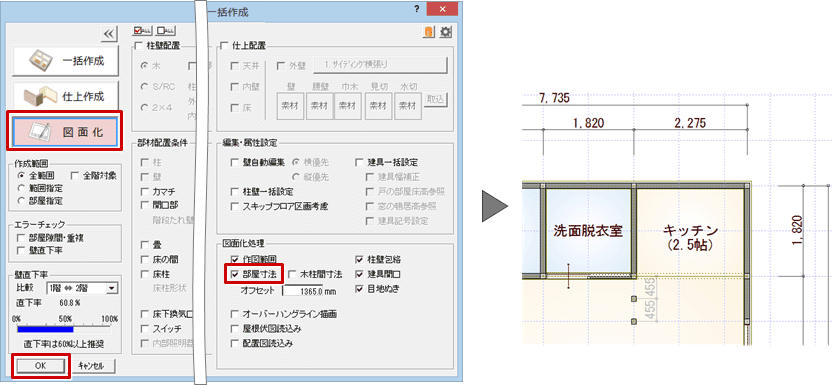

4. 「一括作成」ダイアログの「図面化」を選び、「部屋寸法」がONの状態で「OK」をクリックします。
   部屋寸法が更新されます。

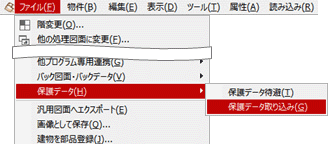

5. 「ファイル」メニューから「保護データ」の「保護データ取り込み」を選びます。

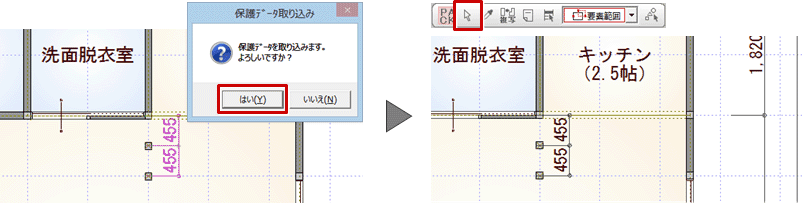

6. 確認画面で「はい」をクリックします。
7. 「対象データ選択」をクリックして寸法線の選択状態を解除します。
