プログラム名

平面図

Ver.

Ver.3

ID

Q217250

更新日

2016/08/23

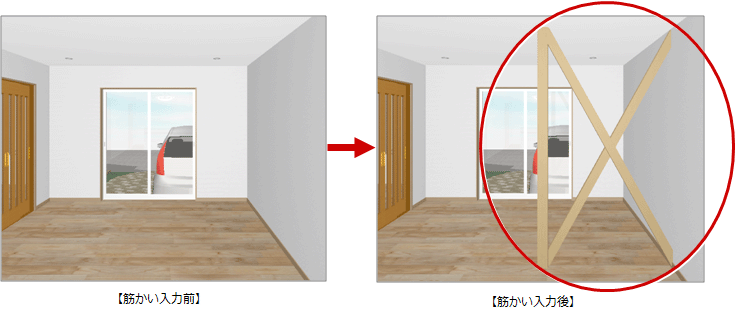

Q：パースモニタで筋かいを表現する方法を教えてください。

A：「外部」メニューの「化粧材」の「ななめ飾り」を使用して、パースモニタで筋かいを表現します。

操作方法

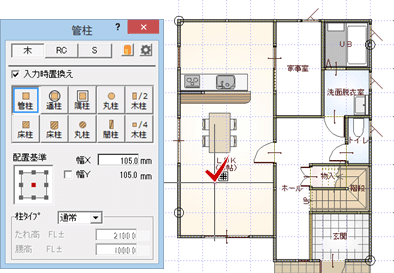

1. 「柱壁」メニューから「柱」を選びます。

2. 配置位置をクリックします。

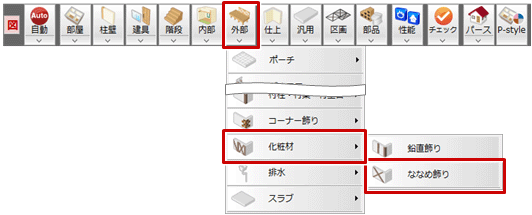

3. 「外部」メニューから「化粧材」の「ななめ飾り」を選びます。

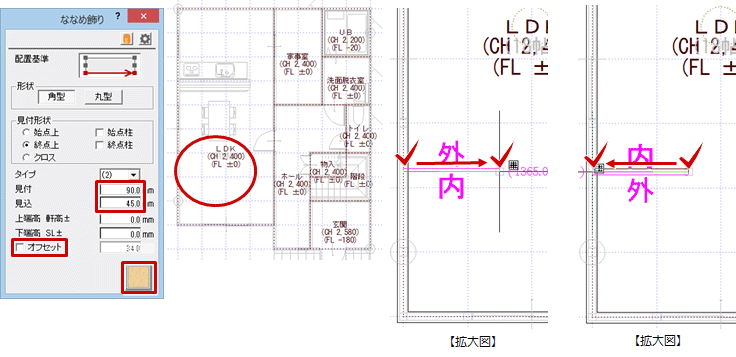

4. 「ななめ飾り」ダイアログで形状やサイズ、素材を設定します。
   ここでは「見付」を「90」、「見込」を「45」とし、「オフセット」をOFFにします。
5. 左から右方向に始点、終点をクリックして、続けて右から左方向に始点、終点をクリックします。
   ※ ここでは「見付形状」の「クロス」を使わずに、ななめ飾りを2本入れてダブル（たすき掛け）の筋かいを表現します。

6. 「属性変更」をクリックします。

7. ななめ飾りをクリックします。

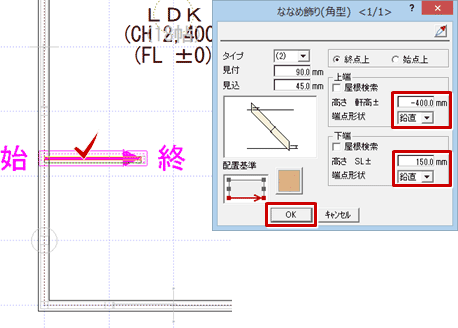

8. 「ななめ飾り」ダイアログの「上端」「下端」の高さや形状を変更して、「OK」をクリックします。
   ここでは、「上端」の「高さ」を「-400」、「端点形状」を「鉛直」、「下端」の「高さ」を「150」、「端点形状」を「鉛直」にします。

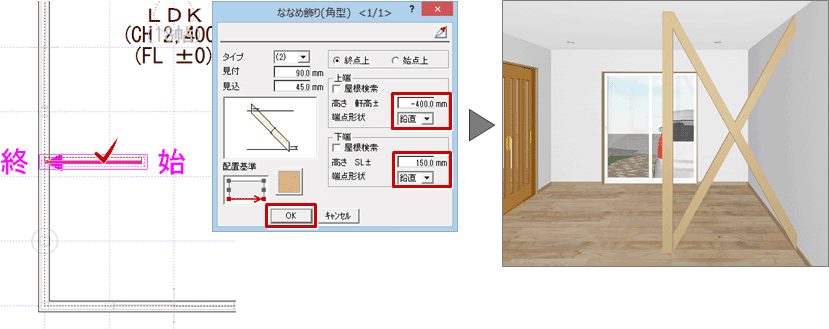

9. 同様に、もう1つのななめ飾りも変更します。


メモ

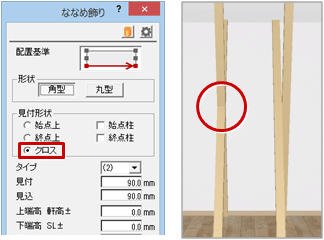

• 「ななめ飾り」ダイアログの「見付形状」を「クロス」で入力した場合、交差部分の立体が重なります。
