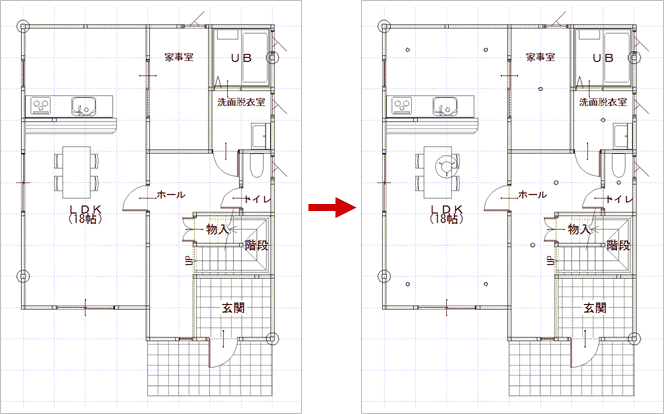

Q：天井伏図で入力した照明部品を平面図に読み込む方法を教えてください。

A：天井伏図をバック図面に表示して、「バック図面取り込み」で照明部品を取り込みます。

操作方法

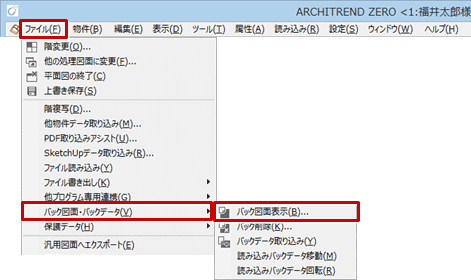

1. 「ファイル」メニューから「バック図面・バックデータ」の「バック図面表示」を選びます。

2. 「バック図面、その他バックデータ表示設定」ダイアログで、「バック図面1」を選択し「図面変更」をクリックします。

3. 「バック図面指定」ダイアログで対象階の天井伏図を選択して「OK」をクリックします。

4. 「バック図面、その他バックデータ表示設定」ダイアログの「OK」をクリックします。

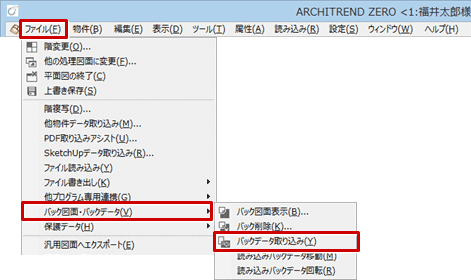

5. 「ファイル」メニューから「バック図面・バックデータ」の「バックデータ取り込み」を選びます。

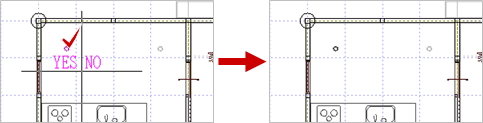

6. バック図面に表示されているデータから、取り込みたい照明をクリックし、左クリックで「YES」を選びます。

7. 続けて、他の照明部品を指定して取り込みます。
