プログラム名

平面図

Ver.

Ver.3

ID

Q218730

更新日

2017/03/10

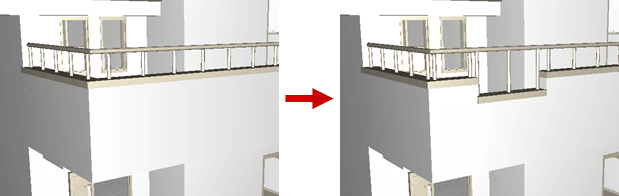

Q：手摺壁の高さを一部だけ変更する方法を教えてください。

A：高さを変更したい部分の手摺壁を分断して、手摺壁の属性ダイアログで手摺壁の高さを変更します。

操作方法

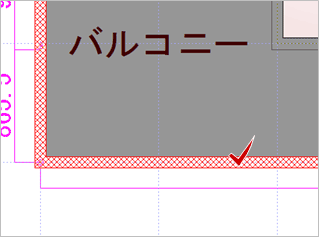

1. バルコニーの手摺壁を選択します。

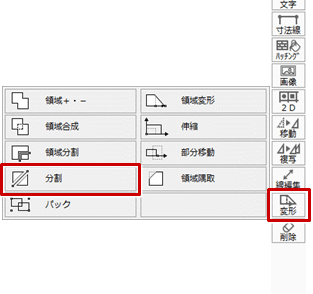

2. 「変形」メニューから「分割」を選びます。

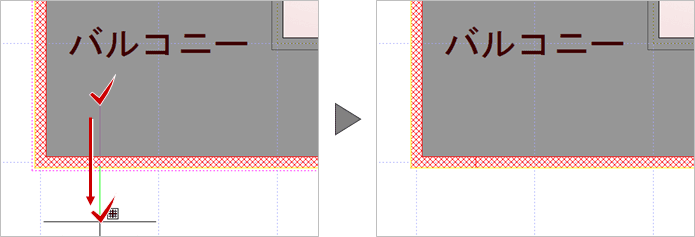

3. 手摺壁を分断する線分の始点と終点をクリックします。

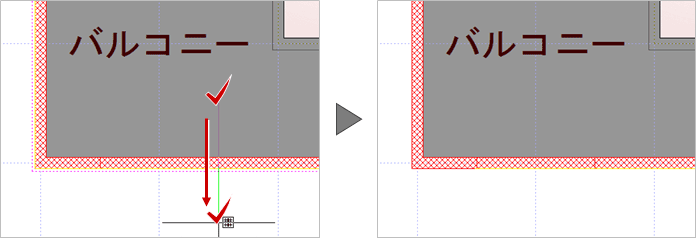

4. もう一箇所分断する線分の始点と終点をクリックします。

5. 「対象データ選択」をクリックします。

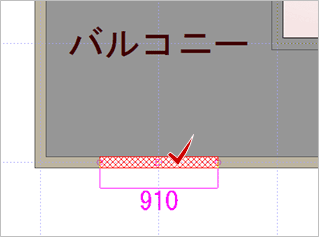

6. 高さを変更する手摺壁を選択します。

7. 「属性変更」をクリックします。

8. 「手摺」ダイアログの「壁高」と「手摺高」を変更します。

9. 「OK」をクリックします。
