| プログラム名 | 屋根伏図 | Ver. | Ver.5 | ID | Q230150 | 更新日 | 2018/11/12 |
Q：軒樋の作成方法を教えてください。
A：「排水」メニューの「樋自動配置」「軒樋」を使って、軒先に樋を配置します。
樋を自動配置する操作方法
すべての軒先に軒樋を付けたいときの操作方法です。

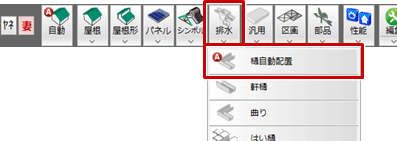

- 「排水」メニューから「樋自動配置」を選びます。

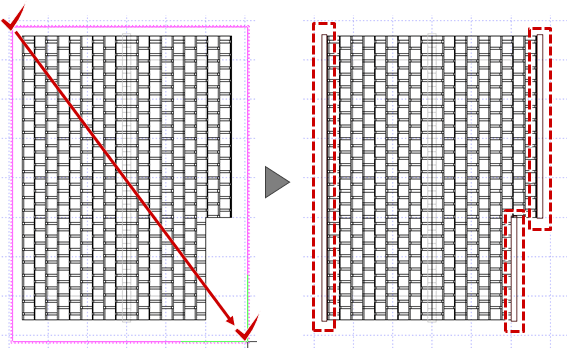

- 屋根全体を囲むをように範囲を指定します。

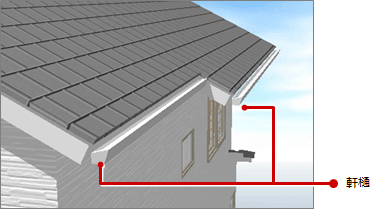

すべての軒先に軒樋が作成されます。
メモ
- 樋は、屋根線属性が「軒先」の位置に自動配置されます。
自動配置されないときは、
「編集」メニューから「屋根線属性設定」の「屋根線個別変更」で屋根線属性を確認してください。
樋を個別に入力する操作方法
指定した軒先だけに軒樋を配置したいときの操作方法です。

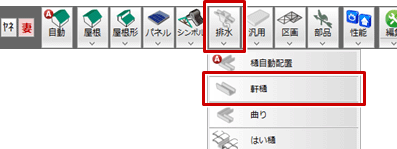

- 「排水」メニューから「軒樋」を選びます。

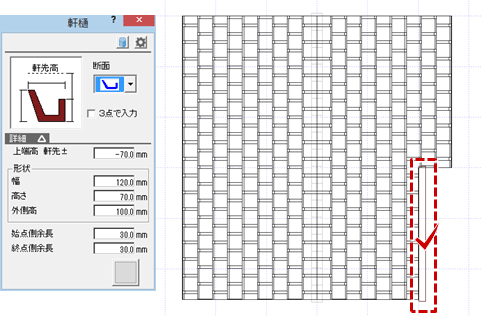

- 「軒樋」ダイアログで形状、断面など設定して、配置したい軒先を選択します。
指定した軒先にだけ軒樋が作成されます。
