プログラム名

屋根伏図

Ver.

Ver.5

ID

Q230170

更新日

2018/11/12

Q：のし瓦を配置する方法を教えてください。

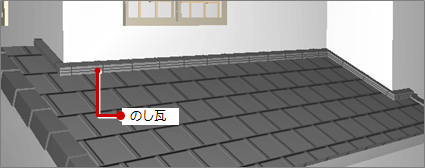

A：「シンボル」メニューの「棟／のし瓦」の「棟／のし瓦自動配置」「のし瓦」を使って、のし瓦を入力します。

のし瓦を自動配置する操作方法

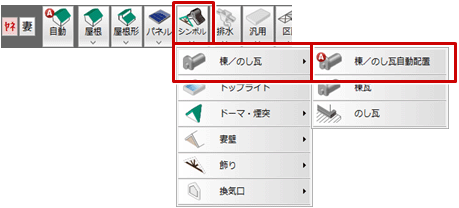

1. 「シンボル」メニューから「棟／のし瓦」の「棟／のし瓦自動配置」を選びます。

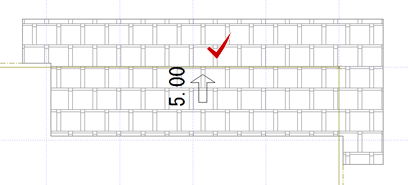

2. のし瓦を配置する屋根をクリックします。

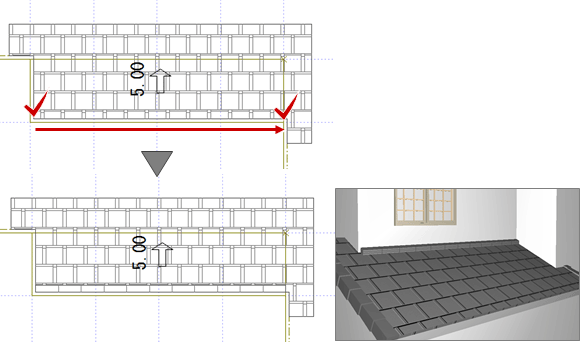

3. 「棟瓦一括配置」ダイアログでのし瓦の枚数・高さなどを設定し、「OK」をクリックします。



メモ

• のし瓦は、屋根線属性が「妻壁取合い」「下屋取合い」の位置に自動配置されます。

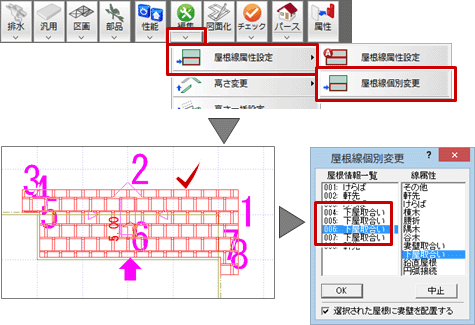

  屋根線属性は、「屋根編集」の「屋根線個別変更」で確認します。


のし瓦を個別に入力する操作方法

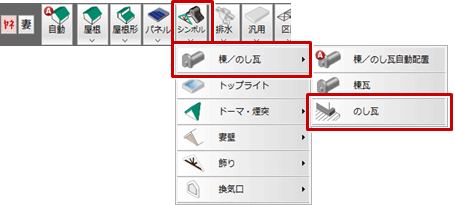

1. 「シンボル」メニューから「棟／のし瓦」の「のし瓦」を選びます。

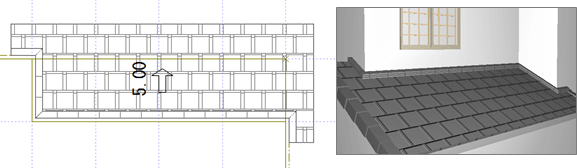

2. のし瓦の始点と終点を時計回りで指定します。
