プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230210

更新日

2016/08/24

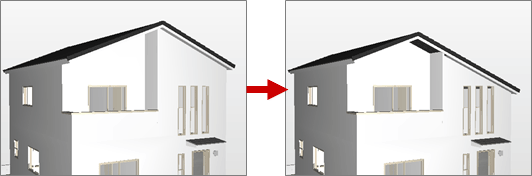

Q：勾配を変えずに棟の位置を移動する方法を教えてください。

A：「編集」メニューの「棟編集」の「棟移動」で、勾配を固定して棟の位置を変更します。

棟の位置を移動する

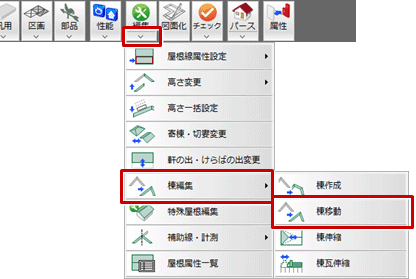

1. 「編集」メニューから「棟編集」の「棟移動」を選びます。

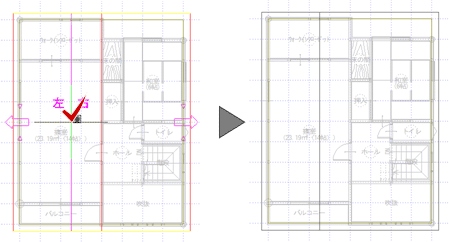

2. 移動させたい棟の位置をクリックします。

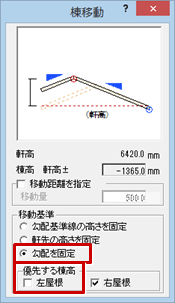

3. 「棟移動」ダイアログで「勾配を固定」をONにし、「優先する棟高」で優先する軒高の屋根をONにします。


4. 棟の移動先をクリックします。


天井仕上を再作成する

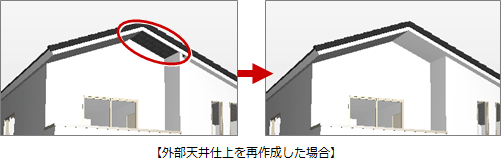

屋根形状によっては、棟を移動することで軒天が表示されない場合があります。そのようなときは、天井伏図を開き、外部天井仕上のみを再作成してください。
また、母屋下がりとなり、部屋の天井が一部勾配となるようなときは、内部天井仕上を再作成してください。
