プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230220

更新日

2016/08/24

Q：トップライト・太陽光パネル・棟瓦などと重なっている屋根目地を削除する方法を教えてください。

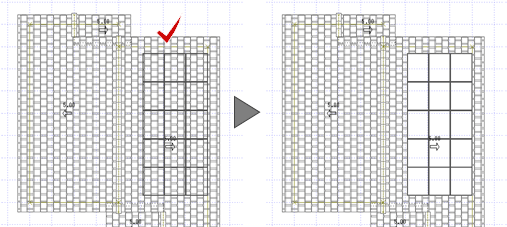

A：重なっている目地を処理するには、「図面化」をクリックして対象の屋根を選択します。

メモ

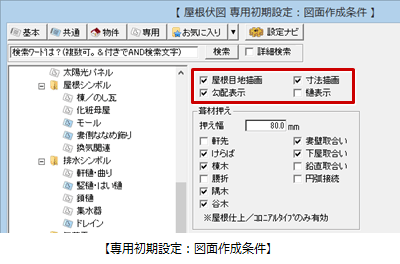

• 「図面化」では、屋根目地の処理以外にも、勾配、屋根寸法、樋を描画することができます。これらを描画したくないときは、「専用初期設定：図面作成条件」の「屋根目地描画」「勾配表示」「寸法描画」「樋表示」をOFFにします。

• 屋根寸法、屋根勾配の文字の大きさは、「物件初期設定：CAD関連－寸法・引出線」の【寸法線】にある「文字高」で設定します。
