プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230230

更新日

2016/08/24

Q：トップライトの入力方法を教えてください。

A：「シンボル」メニューの「トップライト」で入力します。

操作方法

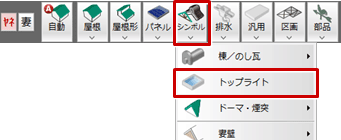

1. 「シンボル」メニューから「トップライト」を選びます。

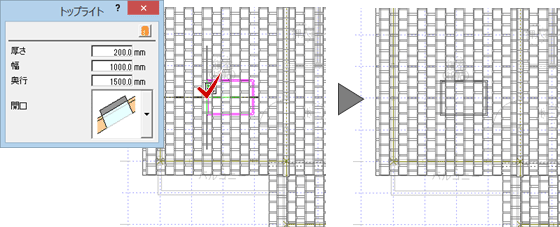

2. 「トップライト」ダイアログでサイズを調整し、トップライトの配置位置をクリックします。


メモ

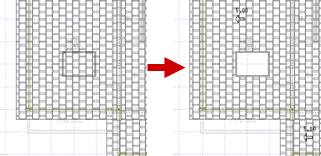

• トップライトと重なっている屋根目地を削除するには、「図面化」を実行します。

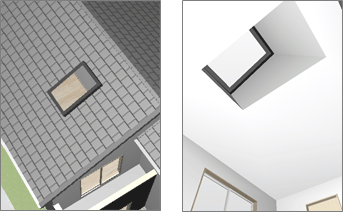

• 内観パースでトップライトを表現するには、トップライトを入力後に天井伏図で内部天井仕上を再作成する必要があります。
