プログラム名

屋根伏図

Ver.

Ver.3

ID

Q230240

更新日

2016/08/24

Q：軒天を水平にする方法を教えてください。

A：屋根属性の「軒天形状」にある「水平」をONにし、天井伏図で外部天井のみを再作成します。

操作方法

1. 屋根を選択して、「属性変更」をクリックします。

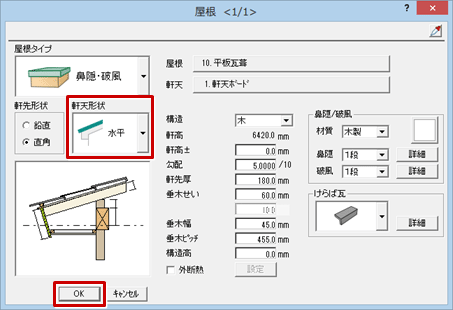

2. 「屋根」ダイアログで「軒天形状」を「水平」に変更して、「OK」をクリックします。

3. 同様に、残りの屋根属性も変更します。

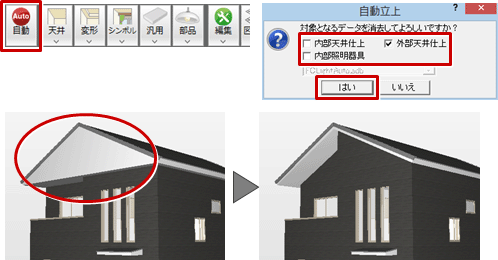

4. 天井伏図を開き、外部天井仕上のみを再作成します。

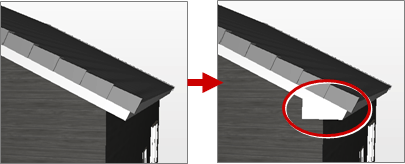

   この操作を行わない場合、破風が正しく表示されないことがあります。
